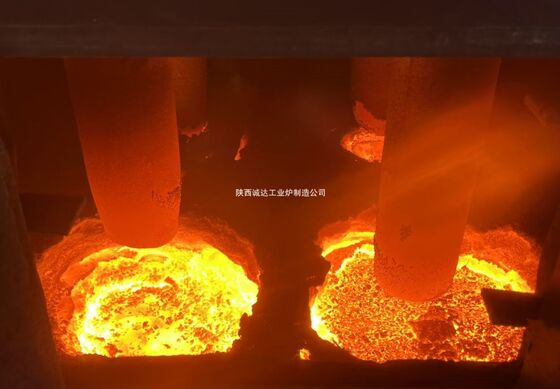

Dört Elektrotlu Büyük DC Daldırmalı Ark Ocağı

1. Temel Yapı ve Çalışma Prensibi

Temel Bileşenler

• Elektrot Sistemi: Büyük ölçekli ocaklar için 800 - 1200 mm çap aralığında, dikdörtgen (yaygın kare düzeni) şeklinde düzenlenmiş dört adet dikey olarak yerleştirilmiş grafit veya kendiliğinden pişirilen elektrot.
• Güç Kaynağı Sistemi: Bir redresör transformatörü, tristör redresör kabini, DC reaktör ve kısa ağdan oluşur. AC gücünü elektrotları beslemek için DC gücüne dönüştürür ve DC reaktör, akım dalgalanmalarını bastırır ve arkı stabilize eder.
• Ocak Gövdesi: 1800 - 2200℃ yüksek sıcaklıklara ve güçlü elektriksel iletkenliğe dayanabilen bir çelik kabuk, refrakter bir astar (yüksek alümina tuğlalar + karbon sıkıştırma kütlesi) ve iletken bir ocak tabanından (grafit - karbon tuğla anot + bakır iletken katman) oluşur.
• Yardımcı Sistemler: Bunlar, soğutma suyu sistemi, toz giderme sistemi, otomatik besleme sistemi ve eritme parametrelerinin gerçek zamanlı izlenmesi ve ayarlanması için bir PLC kontrol sistemini kapsar.

Çalışma Prensibi

2. Temel Teknik Parametreler (Tipik Büyük Ölçekli Model: 40 - 63MVA)

3. Geleneksel Ocaklara Karşı Temel Avantajlar

4. Uygulama Senaryoları

1. Ferroalyaj Üretimi: Büyük ölçekli ve yüksek kaliteli üretim gereksinimleri için uygun olan yüksek karbonlu ferrokrom, ferrosilisyum, silikomangan ve ferrotungsten eritmek için kullanılır.
2. Endüstriyel Silisyum Eritme: %99,5 - %99,9'a kadar silisyum saflığı ve yüksek eritme oranı ile yüksek saflıkta silis işleyebilir.
3. Kalsiyum Karbür İmalatı: Kararlı yüksek sıcaklık ortamı, ≥%80 kalsiyum karbür içeriği sağlar ve AC ocaklara kıyasla enerji tüketimini %8 - %10 azaltır.
4. Nadir Metal Geri Kazanımı: Nikel - kobalt cevheri ve tantal - niyobyum cevherinin indirgenmesi ve eritilmesi için geçerlidir ve karmaşık hammaddelere güçlü bir uyum sağlar.

5. Tipik Konfigürasyon ve Çalışma Notları

Konfigürasyon

• Elektrot Düzeni: Elektrotlar için 2,5 - 4,0 m merkezden merkeze mesafeye sahip kare bir düzen, homojen akım dağılımı sağlar.
• Güç Kaynağı Kontrolü: Her elektrot için bağımsız akım ayarı ve ark uzunluğu otomatik kontrolü elde etmek için çift redresör kabini paralel çalışmasını (kabin başına 20 - 30MVA) benimseyin.
• İletken Ocak Tabanı: Çok bölgeli paralel anot tasarımı, akım yoğunluğunu azaltır ve ocak tabanının hizmet ömrünü %50 uzatır.

Çalışma Notları

1. Ark maruziyetini ve enerji kaybını önlemek için elektrot yerleştirme derinliğini (1,2 - 1,8 m) sıkı bir şekilde kontrol edin.
2. Elektrot ve ocak gövdesinin yanmasını önlemek için soğutma sisteminin su kalitesini koruyun (iletkenlik ≤50μS/cm).
3. Kükürt giderme oranını (≥%85) ve alaşım geri kazanım oranını iyileştirmek için yüksek bazlı bir cüruf sistemi (bazlık R = 1,8 - 2,2) kullanın.

6. Üç Elektrotlu AC Daldırmalı Ark Ocağı ile Karşılaştırma

7. Gelişim Trendleri

1. Ultra Yüksek Güç Entegrasyonu: Tek bir ocağın nominal gücü, güç yoğunluğunu artırmak için dört elektrot + çoklu taban anot yapısıyla 80 - 120MVA'ya ulaşabilir.
2. Akıllı Kontrol: Yapay zeka tabanlı sistemler, elektrot konumlarını, akımı ve besleme hızını otomatik olarak ayarlayabilir, eritme döngüsünü %10 - %15 kısaltır.
3. Enerji Tasarrufu ve Çevre Koruma Yükseltmeleri: Enerji tüketimini %15 - %20 azaltmak için atık ısı enerjisi üretimi ve oksijen zenginleştirilmiş eritme kombinasyonu ve katı emisyon standartlarını karşılamak için düşük NOₓ yanma sistemi benimseyin.
