Ulusal patentli teknolojiye sahip Yüksek empedanslı Elektrik ark ocağı / ISO 9001 Sertifikası

Menşe yeri	Çin
Marka adı	Shaanxi Chengda
Sertifika	ISO 9001
Model numarası	Ekipman işleme kapasitesine göre müzakere edin
Min sipariş miktarı	1 adet
Fiyat	The price will be negotiated based on the technical requirements and supply scope of Party A
Ambalaj bilgileri	Partinin özel gereksinimlerine göre tartışın
Teslim süresi	2 ay
Ödeme koşulları	L/C,T/T,Western Union
Yetenek temini	Tam üretim tedarik zinciri, zamanında tedarik ve kalite standartlarını karşılama

Ürün ayrıntıları

Vurgulamak

yüksek empedanslı elektrik ark ocağı

patentli çelik yapım ekipmanı

ISO sertifikalı ark ocağı

Mesaj bırakın

Ürün Açıklaması

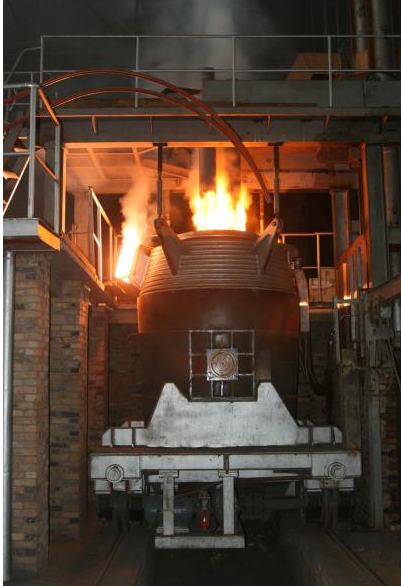

Yüksek impedanslı elektrikli ark fırını, ark fırını transformatörünün birincil tarafında seri olarak bağlı bir reaktörü olan bir elektrikli ark fırını anlamına gelir.Metalürji endüstrisinde yaygın olarak kullanılan gelişmiş bir çelik üretim ekipmanıdır.:

Çalışma prensibi:Ark fırın transformatörünün birincil tarafına sabit veya doymuş bir reaktörü seri olarak bağlayarak, devrenin reaktans değeri orijinal değerin 1,5-2 katına çıkarılır.Mesela, 40t/25MVA'dan yüksek bir impedansa sahip bir elektrikli yay fırını için, reaktans değeri yaklaşık 3.5-4.0mΩ iken, yüksek impedansa sahip bir elektrikli yay fırınının değeri yaklaşık 6-8mΩ'ya yükseltilebilir.Bu uzun yay güç kaynağı için daha uygun yapar.
Avantajlar:
- Azaltılmış mekanik stres: Düşük akım nedeniyle, elektromanyetik kuvvet azalır ve mekanik ekipman bileşenleri üzerindeki darbe gerginliği ve titreşimleri azaltılır.Elektrikli ekipman bileşenlerine kısa devre akım etkisi de hafifletilir.
- Elektrik şebekelerinde daha düşük müdahale: Akım dalgalanmalarını% 46 ve voltaj titreşimini yaklaşık% 30 oranında azaltabilir, böylece elektrik şebekesine ve titreşimine olan etkiyi ve müdahaleyi azaltabilir.
- Düşük tüketim: Akımın azalması, güç tüketiminde ve elektrot tüketiminde bir düşüşe yol açar.
- Yüksek yay istikrarı: Yüksek reaktans ve düşük güç faktörü nedeniyle yay istikrarı yüksektir.
- Ekipmanın titreşiminin azalması: Elektrot kaldırma mekanizmasının yetersiz sertliğinden kaynaklanan titremeyi azaltabilir.
Ekipmanın bileşimi: Temel olarak bir elektrikli fırın transformatörü, kısa ağ, elektrot kaldırma aygıtı, iletken çapraz kol, su soğutmalı fırın kapağı, fırın kapağı kaldırma ve dönen aygıtı içerir.fırın gövdesi, fırın gövdesinin eğim cihazı, çanağı, şırınga aracı, soğutma suyu sistemi, basınçlı hava sistemi, hidrolik sistemi, otomatik besleme sistemi, yüksek voltajlı güç kaynağı sistemi,düşük voltajlı elektrikli kontrol sistemi, temel otomasyon ve bilgisayar kontrol sistemi.
Uygulama: Kısa süreçli çelik üretiminde ana ekipman olarak, daha kolay oksidlenen elementleri içeren çelik sınıflarının erimesi için çok faydalıdır.Çeşitli alaşımlı çeliklerHammaddeler soğuk tam hurda çelik, hurdanın bir kısmı + sıcak metal, önceden ısıtılmış hurda çelik, sıcak preslenmiş redüksiyonlu demir, sünger demir vb. olabilir.

Yüksek Impedanslı Elektrik Yay Fırınının Parametrleri

Bu belge, Yüksek Impedanslı Elektrik Yay Fırını (HIEAF) 'nın temel teknik parametrelerini dört kategoriye ayrılarak özetler: temel nominal parametreler, anahtar elektrik parametreleri,Yapısal ve süreç parametreleri, enerji tüketimi ve çevre koruma göstergelerinin yanı sıra, ortak fırın kapasitesine karşılık gelen tipik değerler doğrudan referans ve seçim amacıyla sunulmaktadır.

1Temel Rütbeli Parametreler (Ana Kapasiteye Göre Sınıflandırılmış)

Yüksek impedanslı elektrik yayı fırınları, genellikle on tondan yüz tondan fazla arasında değişen nominal kapasiteleri ile ayırt edilir.Eşleşen transformatör kapasitesi fırın kapasitesi ile sıkı bir şekilde eşleşmektedir.

İsimsel Kapasite	Nitelikli Transformör Kapasitesi	Uygulanabilir çelik sınıfları	Gündelik ısı sayısı
30 ton	30-35MVA	Hafif çelik, düşük alaşımlı çelik	8 ̊12 ısı
50 ton	5060MVA	Hafif çelik, alaşımlı çelik, paslanmaz çelik	10 ̊14 ısı
80 ton	80 ¥ 90MVA	Alaşımlı çelik, paslanmaz çelik, özel çelik	12 ̇16 ısı
100 ton	100-120MVA	Özel çelik, yüksek kaliteli paslanmaz çelik	14-18 ısı
150 ton	150-180MVA	Sürekli dökme ve valsiflemeyi destekleyen büyük ölçekli kısa süreçli çelik tesisleri	16 ∼ 20 ısı

Not: Geleneksel elektrikli yay fırınlarıyla karşılaştırıldığında, yüksek impedanslı fırınlar daha istikrarlı yaylara sahiptir ve uzun yaylı çalışmaya izin verir.Transformör kullanım verimliliği daha yüksekve daha hızlı erime ritmi.

2. Ana Elektriksel Parametreler (Yüksek Impedanslı Fırınların Kritik Özellikleri)

Bunlar, geleneksel elektrikli ark fırınlarından temel farklılıkları temsil eder ve yüksek impedans tasarımının anahtar göstergeleridir.

2.1 Kısa devre impedansı ve seri reaksiyon oranı

Geleneksel EAF transformatörlerinin kısa devre impedansı: genel olarak%12%
HIEAF transformatörlerinin kısa devre impedansı:%16%20%, ve ekstra yüksek impedans tasarımları için% 22'ye ulaşabilir
Birincil tarafta seri reaktör reaktansı:1.5 ila 2 katFırın transformatörünün sızıntı reaktansı. Artan toplam devre reaktansı, kısa devre dürtü akımını etkili bir şekilde sınırlıyor ve voltaj yanıp sönenini bastırıyor.

2.2 İsimlendirilmiş Voltaj Seviyesi

Genel yüksek voltajlı giriş voltajları şunlardır:35kV, 66kV ve 110kVDüşük voltaj tarafı, erime, oksidasyon ve azaltma aşamalarının gereksinimlerini karşılamak için çok seviyeli voltaj düzenlemesi ile fırın çalışması için yüksek akım çıkışı sağlar.

2.3 Adlık akım ve kısa devre akımı

Elektrotların nominal çalışma akımı: kapasite ile birlikte 50 t fırın için yaklaşık 25-30 kA ve 100 t fırın için 40-50 kA'ya kadar artar.
Yüksek impedans tasarımının temel avantajı:Kısa devre impuls akımı %30%%40 azaltabilir., elektrik şebekesi, transformatör ve kısa ağ üzerindeki etkileri büyük ölçüde hafifletiyor.

2.4 Güç faktörü

Seri reaktansı nedeniyle, HIEAF'in doğal güç faktörü nispeten düşüktür, genellikle0.75'0.85GenellikleStatik Var Kompensatörü (SVC) veya Statik Var Jeneratörü (SVG)Karşılaştırıldıktan sonra güç faktörü 0'dan yukarıya yükseltilebilir.9.

3Elektrot ve Kısa Ağ Parametreleri

Elektrotlar elektrikli yay fırınlarının enerji tüketen temel bileşenleridir.

Elektrot malzemesi:Ultra Yüksek Güçlü (UHP) grafit elektrotlarOksidasyon direnci, yüksek sıcaklık direnci ve daha yüksek izin verilen akım yoğunluğu ile yaygın olarak kabul edilir.
Elektrot çapı
- 30t fırın: Φ350~400mm
- 50 tonluk fırın: Φ450~500 mm
- 80 ̊100 t fırın: Φ550 ̊600 mm
- 150t fırın: Φ650 ≈ 700mm
Elektrot Tüketim Endeksi: Uzun yay işleyişinden ve küçük akım dalgalanmasından yararlanarak, HIEAF'in elektrot tüketimini1.2·1.8 kg/t çelik, geleneksel EAF'nin ise genellikle 2,0 kg/t çelikten daha fazla olduğu görülmektedir.
Kısa Ağ Parametreleri: Kısa ağ, büyük bölümlü su soğutulmuş bakır borular veya bakır-alüminyum kompozit iletkenler benimser. Uzunluk en aza indirilmiş ve devre direnci daha düşük aktif kaybı azaltılmıştır.devre reakans eşleşmesiBasit bir direnç azaltmadan öncelik verilmektedir.

4Yapısal ve İşlem İşlem parametreleri

4.1 Fırın Yapısı

Fırın kabuğu malzemesi: Yüksek dayanıklı kazan çelik plakaları, örneğinQ345, magnezyum-karbon tuğlaları ve alümina-magnezyum-karbon tuğlaları dahil olmak üzere ateşli malzemelerle kaplanmıştır.
Fırın kapağı tipi:Tam su soğutmalı kabuk fırını kapağı, yüksek sıcaklığa dayanıklı, uzun hizmet ömrü ve yüksek güçlü uzun yay çalışma koşullarına uyumlu.
Eğim açısı: Eğim açısı:45° ≈ 50°, ayarlanabilir eğim hızı ile hidrolik olarak çalıştırılır.

4.2 Oksijen temini ve karbon enjeksiyon sistemi

Oksijen Tedarik Modu: Kombine akışlı oksijen mızrağı ve su soğutulmuş oksijen mızrağı, oksijen basıncı:0.8 ∙ 1.2MPaOksijen akışı kapasite ile birlikte artar ve 100t fırında saatte 3000~4000Nm3'e ulaşır.
Karbon Enjeksiyon Sistemi: Köpükleyici slag üretimi ve batık kemer işlevi için kullanılır. Köpükleyici slag ile koordine edilen HIEAF, çalışma voltajını daha da artırabilir ve güç şebekesi dalgalanmasını azaltabilir.

4.3 Erime Döngüsü ve Sıcaklığı

Tüm hurda erime döngüsü: 50 ‰ 100 t HIEAF için,Aktarma erime süresi: 45~60 dakikalık/sıcaklık- Tıklama, yama ve şarj dahil olmak üzere, toplam döngü 60 ~ 80 dakikadır.
Temperatür: Çelik sınıflarına bağlı olarak,1600~1680°C, paslanmaz çelik gibi özel çelikler için daha yüksek sıcaklıklara sahip.

5- Enerji Tüketimi ve Çevre Koruma Göstericileri

5.1 Güç Kullanımı Endeksi

HIEAF, geleneksel EAF'den daha iyi güç tüketimi ile uzun yaylı çalışma yoluyla daha yüksek termal verimliliğe ulaşır.

Tüm soğuk döküntü erimiş:380-420 kWh/t çelik
Sıcak metal eklenmesi veya sıcak şarj edilmiş hurda ile:320~360 kWh/t çelik

5.2 Elektrik Ağı Müdahale Göstericileri

Voltaj Flicker (Pst):%25%Geleneksel fırınlarla karşılaştırıldığında, uyumlu ve yanıp sönen sınırları için güç şebekesi standartlarına uymayı kolaylaştırır.
Harmonik Baskı: Reaktif güç telafi ve filtreleme cihazlarıyla donatılmış, GB/T 14549'da belirtilen harmonik sınırlara uyabilir.
