Ferroalloy Rafine Ekipmanı İçin Hassas Titanyum Slag Fırını

Aygıtın ana teknik parametreleri ve enerji tüketimi açıklaması
1Ekipman planı:
·Yükleme ve besleme yöntemleri: otomatik besleme, merkezi besleme;
·Yıkım işleme modu: sürekli erime, zamanlanmış boşaltma.
·Elektrik ark çalışma sistemi: ark erime.
·Türme yöntemi: kendi kendine hareket eden araba tipi;
·Dökme yöntemi: titanyum slag tankı/dökme demir makinesi;
·Toz temizleme yöntemi: Yarım kapalı düşük kapaklı, düşük basınçlı nabız torbası toz temizleme yöntemi.

1, Titanyum çöpü erime işlem özellikleri:
Titanyum çamurları yüksek erime noktasında erimiş bir üründür. Erimiş titanyum çamurları güçlü korozivlik, yüksek iletkenlik,ve erime noktası sıcaklığı yakınında çarpıcı bir şekilde artan viskozitesinin özelliğiDahası, bu özellikler erime sürecinde bileşim ile birlikte büyük değişikliklere maruz kalır.

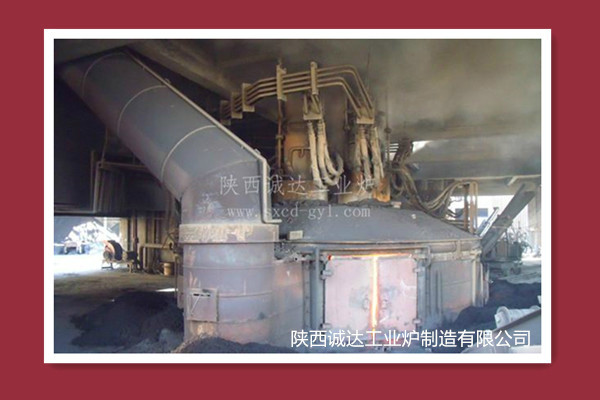

Titanyum slag erime fırınının genel yapısı yarı mühürlü (tamamen mühürlü yapıya yükseltilebilir) bir şema benimsiyor.Elektrikli ark fırını ve batık ark fırını arasında özel bir fırın türüdür.Bir titanyum çamur elektrik fırını tasarlandığında, titanyum çamur erime sürecinin özellikleri öncelikle dikkate alınmalıdır:
1Kutup dairesinin birim alanı başına gücü, yoğunlaşmış ısı ile yüksek titanyum slagı eritme gereksinimlerini karşılayabilen maden yüksek fırınınkinden daha fazladır.
2. Erimiş havuzun etrafında istikrarlı bir koruyucu titanyum slag tabakası oluşturmak için fırının birim alan gücü daha küçük olması için seçilmelidir;
3Çömleğin kaynaması sırasında erimiş sıvının tamamen fırından kaçmasını önlemek için fırının üzerinde uygun bir yükseklikte bir gaz odası alanı vardır.
4Elektrot kaldırma hızı, titanyum slag kaynarken elektrotları hızlı bir şekilde kaldırma ve indirme gereksinimini karşılamak için hızlı olmalıdır.
5Fırın malzemesinin yumuşak erime kabuğu, malzemenin atık ve demir üretimiyle otomatik olarak azalmasını engeller, genellikle beslemeyi sürdürmek için manuel tamponlama gerekir.Çökmüş malzemelerin ve sıvı püskürtmenin işlenmesi nispeten zordur..
Yay işletim sistemi açısından, titanyum slag elektrik fırını çelik üretim elektrik fırını ve ferro alaşım ve kalsiyum karbür daldırılmış yay elektrik fırını arasında,Ve o, öncekine daha yakındır., ama aynı zamanda cevherin azaltılması açısından sonuncusuna benzer

2, Titanyum slag erime süreci akışı
Titanyum çöplüğünün erimesi için işlem akışının seçimi, hammadde koşulları ve tadı, ekipman durumu, teknik seviyesi, ürün kullanımı ve ekonomik faktörler gibi faktörlere bağlıdır..
1Titanyum konsantratı ve antrasit, erime için elektrikli fırına gönderilmeden önce manuel olarak ve makul oranda ölçülür.
Yağma tamamlandıktan sonra, kalifiye titanyum slag ve erimiş demir elektrikli fırından boşaltılır.ve titanyum çöplüğü ve erimiş demir sırasıyla çöplük tankına ve erimiş demir kavanoza enjekte edilir..
3Titanyum çöpü, kalifiye titanyum çöp ürünleri haline gelmek için su soğutması veya doğal soğutma, ezme, manyetik ayrım ve top frezeleme yoluyla işlenir.Daha sonra bitmiş titanyum çöplük depolama kutusuna gönderilir..
4Erimiş demir, satış için ham demir üretmek için kükürtten arındırılır.
5Elektrikli fırından çıkan duman gazı bir toz toplayıcı tarafından işlenir ve ulusal emisyon standartlarına uygun olarak boşaltılır.

3, Titanyum çamur erime fırınınun iş akışı
1Beslenme:
Besleme yöntemi: Bir kez besleme sürekli besleme ile uyumludur ve bir ramming makinesi kurulur.
Besleme kapılarının sayısı: Yedi, bunların arasında bir merkezi besleme kapısı vardır ve besleme miktarı karışımın% 50'sini oluşturur.
Besleme süreci: Tek seferlik besleme (veya daha sonraki aşamada sürekli besleme) ark erime yöntemini benimsemek.Elektronik bir ölçekle fırın malzemesiyle eşit bir şekilde karıştırılır. hammadde hammadde deposundan elektrikli fırın erime atölyesinin arkasındaki iki büyük malzeme deposuna taşıyıcı ile taşınır.ve daha sonra bir kova bant taşıyıcı ile depolama için elektrikli fırının en üst malzeme deposuna taşınırÖnceki döngüde erimiş slag ve demir serbest bırakıldıktan sonra, bir bant taşıyıcı ile yedi boşaltma borusuna taşınır ve fırına eklenir.
2Erimiş:
Otomatik kontrol elektrot kaldırma aygıtı, titanyum slag erime fırınlarında özelliklerini oynama olasılığı daha yüksektir.
3- Fırından:
Göz açma makinesini kullanın. Çamur ve demirleri açın ve karıştırın.

4Şirketimizin titanyum çamurlu erime fırınının ekipman özellikleri şunlardır:
The electrode lifting system adopts full hydraulic control (or variable frequency water-cooled motor type) and uses world leading Parker proportional valve technology to meet all the requirements for electrode lifting, titanyum çamurları kaynarken elektrotların hızlı kaldırılması ve indirilmesi gereksinimlerini tamamen karşılar.
Elektrot kaldırma için otomatik kontrol sistemi gelişmiş. with complete control software functions that can adjust the arc current size and reasonable electrode lifting speed in a timely manner according to the actual working conditions of the titanium slag furnaceTitanyum slag erime sürecinin başlangıç, orta ve sonraki aşamalarının farklı erime özelliklerini tam olarak karşılar.ve üç fazlı elektrotlar için elektrot kaldırma işleminin bağımsız veya bağlantılı otomatik/manual kontrolünü elde etmek.
3Gelişmiş dağıtılmış kontrol sistemi, tüm titanyum slag fırını PLC tarafından kontrol edilir ve insan-makine arayüzü izleme ekranı ile donatılır.
Fırın tipi seçimi: Fırına giren yarı kapalı düşük kapaklı elektrikli fırın tozunun veya kütle malzemesinin aralıklı erime işlemini benimsemek,Ramming gibi işlemleri yapabilir., yardımcı besleme ve malzeme yüzeyinin ayarlanması, aynı zamanda atık ısıyı geri kazanmak ve duman gazını arıtmak.
Bu nedenle, düşük kapaklı yarı kapalı elektrikli fırın, yüksek kaliteli titanyum çöplüğünün erimesi için daha uygundur.
4Hibrit kapalı su soğutmalı fırın kapağı: tamamen su soğutmalı metal bir çerçeve ve içi ateşli malzeme kaplaması olan trapez şeklindeki su soğutmalı bir fırın kapağından oluşur.yarı kapalı fırın kapağından tamamen kapalı bir erimeye dönüştürülebilirMineral termal elektrikli fırının mühürlü yapısı kömür gazını arındırmak ve geri kazanmak için kullanılır.Elektrot delikleri ve fırın kapağındaki besleme delikleri malzemelerle doldurulur ve su soğutma cihazları ile mühürlenir.
5Çömlekleme makinesinin ayarlanması: Titanyum çömleklerin erimesi süreci aralıklı bir işlemdir ve her fırının çalışması esas olarak besleme, elektrot yerleştirme,Erime, ve boşaltma;
Titanyum slag erimesi özelliklerine göre, fırında malzeme birikimi ve kabuk oluşumu için bir ramming makinesi kullanmak gerekir.
6Enerji tasarrufu yapan kısa ağ: su soğutulmuş telafi edici, su soğutulmuş bakır boru ve su soğutulmuş kablo,Çift kablolama ve dış üçgen düzenine sahip yeni bir enerji tasarrufu kısa ağ yapısını benimsemekDoğal güç faktörü yüksek.
7Grafit elektrot seçimi: Elektrot, makul bir güç kaynağı sistemini sağlamak için yüksek akım yoğunluğunun geçmesini sağlar.Erime süresini kısaltmak ve güç tüketimini azaltmak için yararlıdır..
8Elektrot bakır tahta: Her faz elektrotu dört bakır tahta ile sıkıca tutulur, güvenilir bir şekilde çalışır, yaylanmaya eğilimli değildir ve uzun bir hizmet ömrüne sahiptir.
9Otomatik elektrot baskı ve çekim uygulayın: Elektrot tutma fren, büyük bir demir alaşımları erime fırınından çift hidrolik disk yay tutma fren teknolojisini benimser.Elektrot sıkıştırıldığında, disk yayı otomatik olarak elektrodu basar ve tutar, uzun bir kullanım ömrü, basit işletim ve tek tutma fren cihazlarından çok daha üstün güvenilir bir performansı vardır.Basınç halka sıkıştırmak için kullanılır, ve iletken plaka bir hidrolik silindir tarafından sıkıştırılır ve serbest bırakılır. Üst ve alt fren ve basınç serbest bırakma silinderi, manuel ve otomatik sabit uzunluklu basınç serbest bırakma için kullanılabilir.
10. Elektrikli fırın transformatörü: Yan çıkış hatları ile düşük kayıplı bir enerji tasarrufu transformatörü benimser, bu da %30'a kadar aşırı yüklenebilir.güçlü yağ-su soğutması, ve tam yağ sıcaklığı ve gaz koruma cihazları ile donatılmıştır.
11Yüksek voltajlı elektrikli cihazlar: Kontrol, voltaj, akım, güç ve elektrik için tam algılama, ölçüm ve röle koruması olan bir vakum anahtar kabinini benimser.Çinko oksit yıldırım durduricileri, çalışma aşırı voltajını emiyor..
