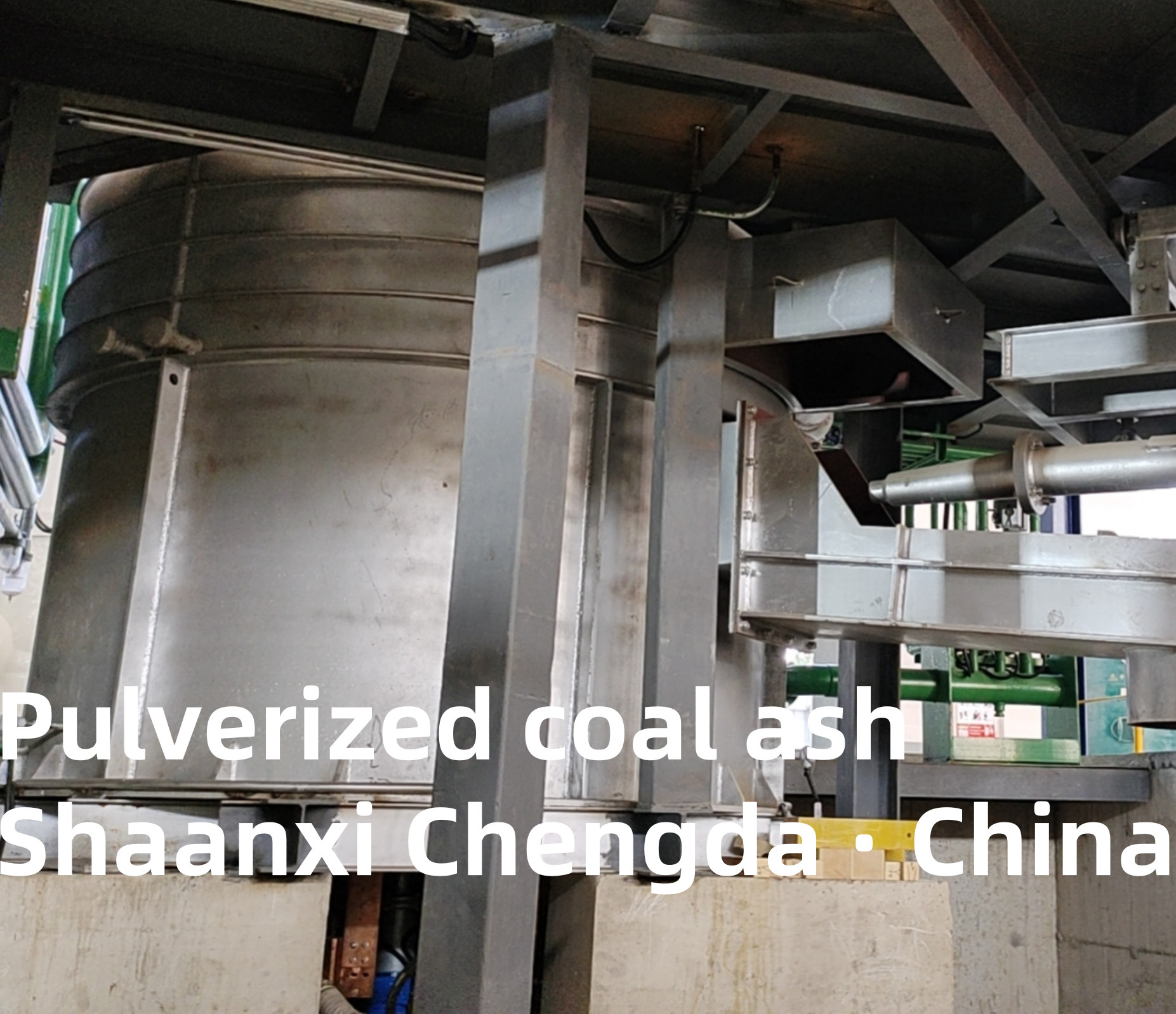

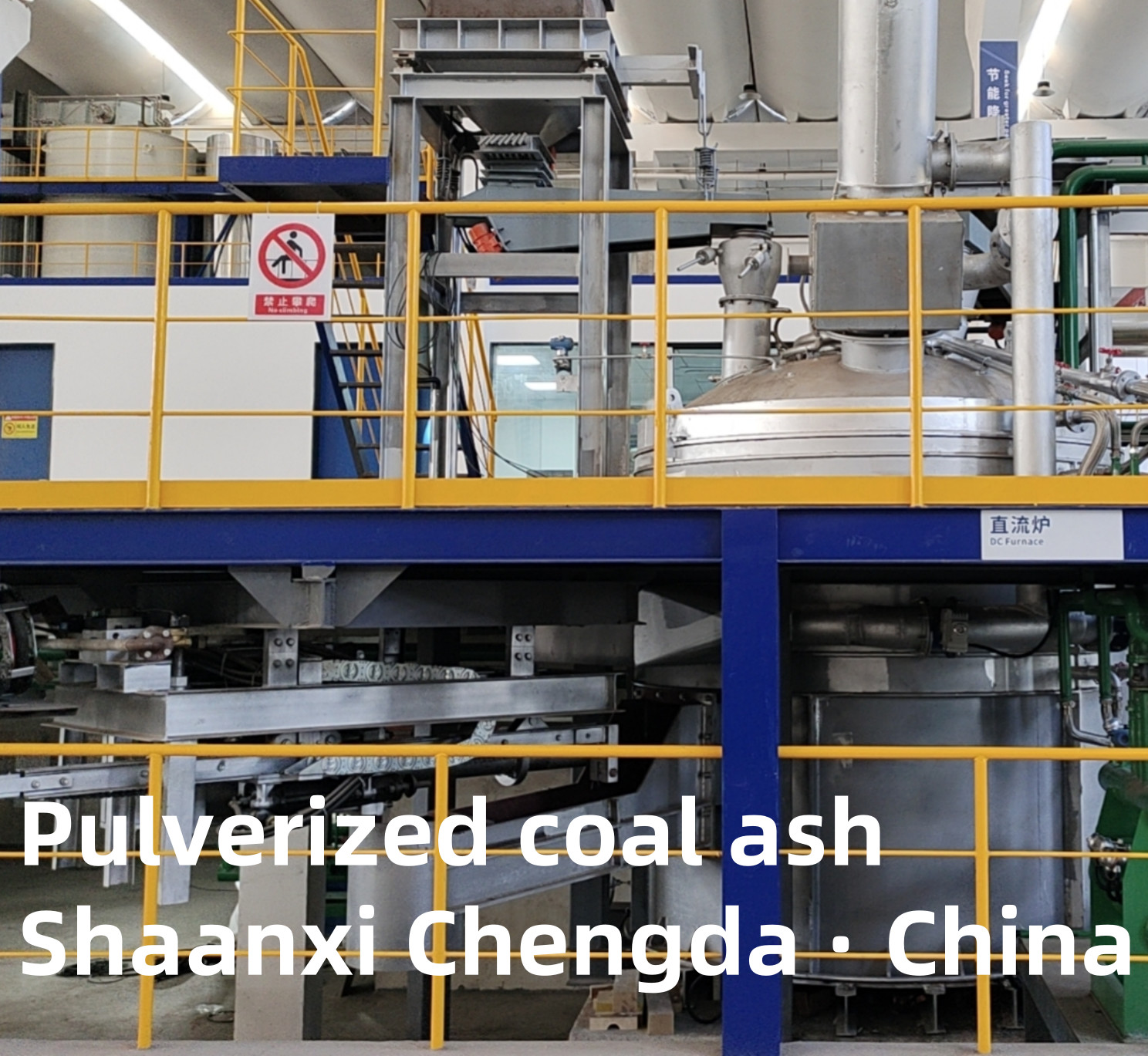

Doğrudan fırına beslenen çelik tesisleri için tozlanmış kömür külü

Tozlanmış kömür külü

Ekipman kullanımı:
Temel olarak uçan külün işlenmesi için kullanılır, geleneksel ark ısıtma yönteminin kullanım oranı genellikle% 80'den azdır, bu nedenle fırın önceden işlemek için yüksek basınçlı plazma ark doğrudan parçalanmasını benimser.,plazma yayının verimliliğini büyük ölçüde artırır ve daha sonraki elektrolitik işlem için erimiş malzemeler sağlar.
Avantajları: Bölünme malzemelerinin DC fırında yüksek sıcaklıklı plazma yayı ile doğrudan erimesi süreci, doğrudan iyon parçalanması erimesi için uygun koşulları karşılar.
Prosedür basit ve yüksek verimliliğe sahiptir. Büyük miktarlarda erimiş kül reaksiyonu için bir ön işleme yöntemidir.

Ekipmanın teknik özellikleri:
Plazma fırın erime teknolojisi, değerli metallerin verimli bir şekilde geri kazanılmasına sahiptir, böylece değerli metallerin geri kazanımı büyük ölçüde iyileştirildi, DC elektrik fırının aşağıdaki avantajları vardır:
1) DC elektrikli fırının elektrot merkezinin sıcaklığı 3000-5000C kadar yüksektir ve ısı yoğunlaşır,ve sürekli erime hızlı ve büyük miktarda uçan kül erime için daha uygundur.
2) DC elektrikli fırının elektrik şebekesi ve operatör için çok yararlı olan düşük bir yanıp sönen etkisi ve gürültüsü vardır ve yanıp sönen etkisi sadece AC elektrikli fırının% 50 ila% 70'idir.ve dalgalanmış kemer işlemi sırasında gürültü AC elektrikli fırınınkinden 20dB daha düşüktürDoğal güç faktörü yüksektir ve güç faktörü tazminat almadan 0.92 ~ 0.94'e ulaşabilir.
3) DC elektrikli fırının güç tüketimi AC elektrikli yay fırının 10% ~ 15% daha düşüktür, elektrot tüketimi AC fırının 40% ~ 60%'ıdır,ve üretim kapasitesi AC elektrikli fırına kıyasla% ~ 10 artmıştır.
4) Çünkü elektrikli fırının çalışma sıcaklığı aynı türdeki elektrikli fırından daha yüksektir.Genel yapısı aynı türde yabancı fırının yapısıyla tutarlıdır.Sabit boru tipi su soğutulmuş fırın kapağı yapısı, erime işlemi ve gaz arıtması için etkili bir gaz toplama ve mühürleme cihazı sağlar.
5) Tüm fırın gövdesi, sıvı slag ve değerli metal malzemelerinin ayrılma yöntemini benimser ve fırın gövdesi ön tarafı yatay bir slag çıkışı ile donatılır.Ve fırın vücudu sabitlenmiş..
6) DC fırının yay sapma fenomenini etkili bir şekilde çözebilecek fırın tabanının genel çok dokunmatik alt elektrot modunu benimseyin.Fırın tabanı gerçek zamanlı olarak fırın tabanının astarını algılamak için bir sıcaklık ölçüm cihazı ile donatılmıştır.
7) Çömlekte koruyucu atmosferin korunması için iki asılı tip göz tıkaması makinesini açmak ve çömlek ağzının ve demir ağzının gözlerini kapatmak için ayarlayın.
8) Entegre düzlendirici güç kaynağı üç fazlı tam köprü düzlendirici cihazı benimser, AC güç kaynağı istikrarlı ve güvenilir DC güç kaynağına düzlendirilir,geniş bir gerilim aralığını ayarlayabilen ve çeşitli malzeme işlemleri için uygunDüzleyici cihazı, güvenli ve güvenilir olan bağımsız kapalı soğutma ekipmanı ile soğutulur.
9) Elektrot kaldırma kontrolü Siemens programlanabilir denetleyiciyi benimser, aktüatör hidrolik silindir kaldırma modunu kontrol etmek için Alman Parker orantılı valfini benimser,ve voltaj ve akım çift kapalı döngü kontrolü uygulanırDüşük voltajlı elektrikli cihaz, ekipmanların güvenilirliğini ve gelişmiş doğasını etkili bir şekilde sağlamak için Schneider bileşenlerini kullanır.
10) Gelişmiş DCS bilgisayar işletim sistemi, gerçek zamanlı işletim ve işletim sürecinin ve işletim parametrelerinin işletim yönetimi.

Ekipman yapısı açıklaması:

1- Fırın gövdesi.
Fırın gövdesi iki parçaya ayrılır: üst kabuk ve alt kabuk.

2Fırın kapağı
Fırın kapağı boru suyu ile soğutulur

3Elektrot kaldırma cihazı ve elektrot çapraz kolu
Elektrot kaldırma cihazı bir elektrot çapraz kolundan ve bir sütundan oluşur.

4. Fırın eğimli platform
Fırın gövdesinin eğimli platformu bütünleşik kaynaklı yapısal bir parçasıdır

5. Kısa ağ sistemi
Kısa ağ sistemi elektrikli fırın transformatörünün ikincil çıkış ucunda bakır çubuk ile bağlıdır

6Hidrolik sistem.
Hidrolik sistem hidrolik pompa cihazı, akülatör, kontrol valf grubu ve diğer bileşenlerden oluşur.

7Soğutma suyu sistemi
Soğutma suyu sistemi basınç ölçer, termometre, kelebek valfi ve su dağıtıcından oluşur

8Depolama sistemi ve pnevmatik taşıma sistemi

9Demir kabuk, çöp cihazı
Demir ve slag doğrudan tıkamak makinesi ile açılır ve alaşım asma tipi ile açılır.
