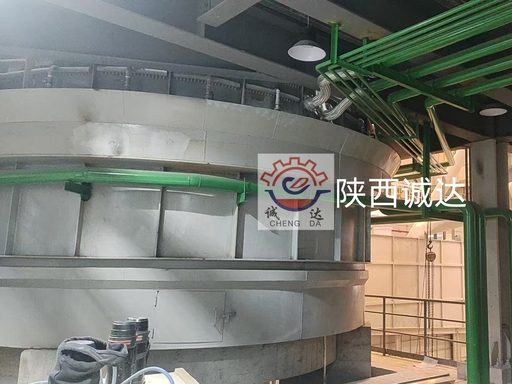

Soğuk çamur kaya yün elektrik fırını Ekipmanın Tanıtımı ve Ana parametreler

I. Temel Ekipman Tanıtımı

1Temel Tanımlama ve Çalışma İlkeleri

• Türü: Üç fazlı elektrikli yay direnci fırını (denizaltı yay)
• İlke: Üç grafit elektrotu fırın yüküne yerleştirilir. Elektrotlar ve yük arasındaki ark ısısı ve direnç ısısı, fırındaki hammaddeleri yüksek bir sıcaklığa kadar ısıtır.1600~2000°CErime için, eşit ve istikrarlı yüksek sıcaklıkta erime (1450~1600°C) oluşur. Erimi sonra lif oluşumu için bir çamaşır makinesi ile bir santrifüje gönderilir.
• "Soğuk Çamur" Özelliği: Özellikle doğrudan işlem için tasarlanmıştırSoğuk yüksek fırın çöplüğü, mineral çöplük, atık yün, uçan külve diğer katı soğuk malzemeler, katı atıkların verimli bir şekilde geri dönüştürülmesini gerçekleştirmek için önceden ısıtmadan.

2Ekipman yapısı

1. Fırın Beden Sistemi
   • Fırın kabuğu (çelikleri kaynaklı) + çok katmanlı kompozit ateşli ve ısı yalıtım kaplama (yüksek alümina tuğlaları, magnezyum-krom tuğlaları, dökülebilir)
   • Fırın tabanı soğutma sistemi (hava/su soğutma), fırın duvarı su soğutma yapısı


2. Elektrot Sistemi
   • Üç.grafit elektrotlarElektrot kaldırma/baskı cihazı, iletken çapraz kol, koleksiyon halkası


3. Güç kaynağı sistemi
   • Elektrikli fırın transformatörü (teglik düzenleme), kısa ağ, reaktif güç telafi (SVC/SVG)


4. Besleme sistemi
   • Otomatik serileme, kapalı üst besleme, dağıtılmış şarj mekanizması


5. Tapping & Launder Sistemi
   • Yan dolma portu, su soğutmalı çamaşırhane, hassas erime akışı kontrolü


6. Kontrol Sistemi
   • Tam otomatik PLC kontrolü: elektrot ayarlama, kapalı döngü sıcaklık/güç kontrolü, erime seviyesinin kontrolü, güvenlik kilitleme


7. Çevre Koruma Sistemi
   • Fırının üstündeki duman gazı toplama, yüksek sıcaklıkta toz temizleme, atık ısı geri kazanımı



3Temel Teknik Avantajlar

• Enerji tasarrufu ve çevre koruması: Koks, CO veya toz emisyonu yok, duman gazı hacmi %80 azalıyor, yün ton başına daha düşük enerji tüketimi.
• Istikrarlı erime: Sıcaklık dalgalanması ±10°C, akış dalgalanması ±0.2t/h, yüksek lif oluşturma kalitesi.
• Yüksek katı atık kullanımı: Az hammadde maliyeti ile mineral çöplüklerin, atık yünlerin, uçan küllerin, vb. %100'ünü sindirebilir.
• Esnek ayarlama: Asitlik katsayısı değişmesi kolay (1.5 ̇2.2), yüksek kaliteli kaya yünü/slag yünü için uygundur.

II. Ana teknik parametreler (tipik özellikler)

1Kapasite ve Üretim Kapasitesi

2Elektriksel ve termal parametreler

• İkincil Çalışma Voltajı: 120~220 V (çok aşamalı gerilim düzenleme)
• Elektrot Spesifikasyonu:
  • 2500kVA: Φ350 mm grafit
  • 7500kVA: Φ500~600 mm grafit
  • Büyük fırın: Φ700~850 mm grafit


• P.C.D. (Pitch Circle Diameter): Φ1,0 m (2500kVA) / Φ2,5­3,5 m (büyük fırın)
• Erime sıcaklığı:1600~1800°C(tondurma içi)
• Temperatür:1450 ∼ 1550°C(sentrifüj için)
• Güç faktörü: ≥0.90 ̇0.92 (karşılıklı olarak)

3Süreç ve Kalite Parametreleri

• Hammadde Uyumluluk: Bazalt, mineral çöplük, uçan kül, çelik çöplüğü, atık yün vb.; parçacık boyutu ≤50mm
• Asitlik katsayısı kontrol aralığı:1.5 ¢2.2(yüksek hassasiyet ve istikrar)
• Erime Sıcaklığının Eşdeğerliği: ±10°C
• Erime akışının istikrarı: ±0,2~0,5 t/h
• Fırın kaplama hizmet ömrü: 1 ¢ 2 yıl (sürekli çalışma)

III. Tipik Uygulama Vakaları

• 7500kVA Soğuk çamur kaya yün elektrik fırını
  • Kapasite: 1012 t/h
  • Hammaddeler: Uçan kül, yüksek fırın slagleri, bazalt
  • Özellikler: Tam otomasyon, katı atık kullanım oranı ≥ 70%, yıllık üretim yaklaşık 80.000 ¥ 100.000 ton


• Büyük 30MVA elektrikli fırın
  • Kapasite: 25-30 t/h
  • Fırının boyutu: Φ10m×4,5m
  • Uygulama: Büyük ölçekli kaya yünü üretim hattı (yıllık üretimi 300.000 ton)



IV. Geleneksel Kupola Fırını ile karşılaştırma
