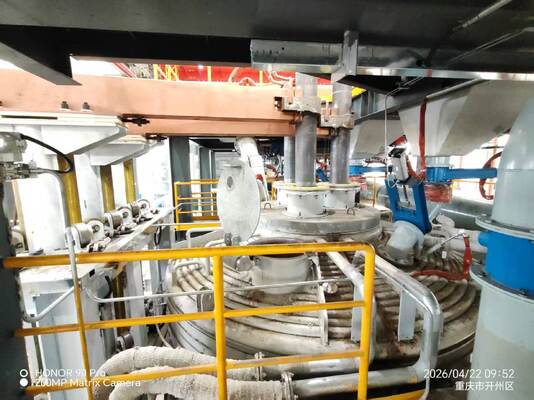

Çok Elektrotlu DC Elektrik Yay Fırını 5000KVA Vanadyum-Titanyum Slag Kaynak Geri Kazanımı için Belirli Kapasite ISO 9001
| Menşe yeri | Şaanksi, Çin |
|---|---|
| Marka adı | Shaanxi Chengda |
| Sertifika | ISO 9001:2015 |
| Model numarası | Çoklu Elektrotlu DC EAF-VTS 5000 |
| Min sipariş miktarı | 1 takım |
| Fiyat | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Ambalaj bilgileri | A Tarafının özel gereksinimlerine göre tartışın |
| Teslim süresi | 2-3 ay |
| Ödeme koşulları | L/C,T/T,Western Union |
| Yetenek temini | Üretim tedarik zincirini tamamlayın, zamanında tedarik edin ve kalite standartlarını karşılayın |
Ürün ayrıntıları
| fırın tipi | Çok Elektrotlu DC Elektrik Ark Ocağı | Trafo kapasitesi | 5000KVA |
|---|---|---|---|
| Çalışma Sıcaklığı | 1500-1700 ° C | Elektrot Yapılandırması | 3 Grafit Elektrot Φ400-500mm |
| Vanadyum Geri Kazanım Oranı | ≥%85 | Demir Geri Kazanım Oranı | ≥98% |
| Güç faktörü | 0,95-0,98 | Kontrol Sistemi | PLC tam otomatik kontrol |
| Soğutma modu | Güçlü Yağ-Su Kombine Soğutma | Günlük İşleme Kapasitesi | 40-60 Ton |
| Vurgulamak | 5000KVA DC elektrikli yay fırını,Vanadyum-titanyum çöplük geri kazanma fırını,ISO 9001 tehlikeli atık işleme ekipmanları |
||
Ürün Açıklaması
Vanadyum-Titanyum Cüruf Kaynağının Geri Kazanımı için Çok Elektrotlu DC Elektrik Ark Ocağı
Bu Çok Elektrotlu DC Elektrik Ark Ocağı, aşağıdakiler için tasarlanmış özel bir eritme çözümüdür:vanadyum-titanyum cürufundan yüksek verimli kaynak geri kazanımı. Gelişmiş çok elektrotlu DC ark teknolojisini kullanarak, geleneksel tek elektrotlu veya AC fırınlara kıyasla üstün metal geri kazanım oranları ve enerji verimliliği elde eder; bu da onu vanadyum-titanyum manyetit işleme işletmeleri ve metalurjik cüruf geri dönüşüm işlemleri için en uygun seçim haline getirir.
Temel Çalışma Prensibi
Fırın istihdam ediyorbağımsız olarak kontrol edilen üç DC grafit elektrotelektrotlar ve fırın alt anodu arasında stabil, yüksek enerji yoğunluklu plazma arkları üretir. Çalışma sıcaklığı 1500-1700°C'ye ulaşarak vanadyum-titanyum cürufunun tamamen erimesini ve vanadyum ve demir oksitlerin etkili bir şekilde indirgenmesini sağlar. Karbonlu indirgeyiciler ve kireç fluxunun eklenmesiyle vanadyum-demir alaşımı fırının tabanında yerleşirken, titanyum açısından zengin cüruf üst katmanda yüzerek cüruf-metalin temiz bir şekilde ayrılmasını sağlar.
Temel Teknik Avantajlar
Çoklu Elektrotlu DC Teknolojisi
- Üçlü Elektrot Yapılandırması:Bağımsız kaldırma ve güç kontrolüne sahip üç adet Φ400-500mm grafit elektrot, tek elektrotlu DC fırınlarda yaygın olan ark sapmasını ortadan kaldırır.
- Düzgün Isı Dağılımı:Çok noktalı ark deşarjı dengeli bir termal alan oluşturarak soğuk noktaları azaltır ve tek elektrotlu tasarımlara kıyasla eriyik homojenliğini %30 artırır.
- Geliştirilmiş Elektromanyetik Karıştırma:Çoklu elektrot ark etkileşimi, daha güçlü erimiş havuz karıştırması sağlar, indirgeme reaksiyonlarını hızlandırır ve eritme döngülerini %15-20 oranında kısaltır.
Üstün Kaynak Kurtarma
- Vanadyum Geri Kazanım Oranı ≥85%:Derin indirgeme ortamı, karmaşık vanadyum-titanyum cüruf matrislerinden maksimum vanadyum ekstraksiyonu sağlar.
- Demir Geri Kazanım Oranı ≥98%:Tamamına yakın demir redüksiyonu, atık cürufu değerli vanadyum-demir alaşımına dönüştürür.
- Titanyum Cürufu Yan Ürünü:Titanyumla zenginleştirilmiş cüruf, titanyum dioksit üretimi için daha fazla işlenebilir veya yüksek dereceli refrakter hammaddesi olarak kullanılabilir.
Enerji Verimliliği ve Çevresel Performans
- Güç Faktörü 0,95-0,98:Reaktif güç kompanzasyonu gerekmediğinden elektrik altyapısı maliyetleri azalır.
- %30 Daha Düşük Elektrot Tüketimi:Optimize edilmiş çoklu elektrot kontrolü ile birleştirilmiş DC çalışması, AC fırınlara kıyasla grafit elektrot aşınmasını azaltır.
- CO Zengini Off-Gaz Kullanımı:Yüksek sıcaklıktaki baca gazı ikincil yanmaya ve atık ısı geri kazanımına tabi tutularak yardımcı enerji tüketimini %10-15 oranında azaltır.
- Kapalı Baca Gazı Sistemi:Entegre torba filtre ve kükürt giderme, EPA ve AB emisyon standartlarıyla (partikül madde ≤10 mg/m³) uyumluluğu sağlar.
Akıllı Kontrol ve Güvenilir Çalışma
- PLC Tam Otomasyon:Akım, voltaj, sıcaklık ve elektrot konumunun gerçek zamanlı izlenmesi için HMI dokunmatik ekranlı S7-1500 PLC.
- Elektrot Otomatik Düzenlemesi:Alman Parker oransal valfleriyle PID kapalı devre kontrolü, hassas elektrot yüksekliği ayarına (±2 mm) olanak tanır.
- Çok Noktadan Alt Sıcaklık İzleme:Otomatik alarm ve güç ayarıyla gerçek zamanlı fırın alt astar sıcaklığı tespiti.
- Fırın Gövdesi Devirme:Tam alaşım dökümü için 35°'ye kadar ve cüruf boşaltma için 15°'ye kadar hidrolik ileri eğim.
Ekipman Yapısı
| Bileşen | Şartname |
|---|---|
| Fırın Kabuğu | Magnezya-karbon kompozit refrakter astarlı kaynaklı çelik levha |
| Fırın Kapağı | Gözlem portlarına sahip yarı kapalı, su soğutmalı boru şeklinde tasarım |
| Elektrot Sistemi | 3 * Φ400-500mm grafit elektrotlar, bağımsız hidrolik kaldırma |
| Alt Anot | Çok noktalı temaslı iletken alt elektrot, ark sapması önleyici tasarım |
| Güç Kaynağı | Tristör doğrultucu 5000KVA, 35kV birincil / 150-300V ikincil |
| Kısa Ağ | Büyük kesitli su soğutmalı kablo + bakır boru paralel ters düzenleme |
| Hidrolik Sistem | Elektrot, kapak ve devirme kontrolü için akümülatörlü hidrolik pompa istasyonu |
| Soğutma Sistemi | Sıcaklık ve akış izlemeli basınçlı kapalı devre su soğutma |
| Şarj Sistemi | Halka dağıtıcı ve vidalı konveyör ile çok noktadan otomatik besleme |
| Baca Gazı Arıtma | İkincil yanma odası + söndürme kulesi + torba filtre + kükürt giderme |
Teknik Parametreler
| Parametre | Değer |
|---|---|
| Trafo Kapasitesi | 5000KVA |
| Birincil Gerilim | 35kV |
| İkincil Gerilim | 150-300 V (çoklu kademe düzenlemesi) |
| Çalışma Sıcaklığı | 1500-1700°C |
| Fırın Kabuk Çapı | Φ5200 mm |
| Elektrot Çapı | Φ400-500 mm * 3 elektrot |
| Elektrot Aralığı Çemberi | Φ1800 ± 100 mm |
| Günlük İşleme Kapasitesi | 40-60 ton |
| Güç Tüketimi | 800-1000 kWh/ton ürün |
| Elektrot Tüketimi | 2-3 kg/ton (AC'den %60 daha düşük) |
| Vanadyum Geri Kazanım Oranı | ≥%85 |
| Demir Geri Kazanım Oranı | ≥98% |
| Güç faktörü | 0,95-0,98 |
| Soğutma Suyu Tüketimi | ~80 m³/saat |
| Astar Servis Ömrü | 300-500 ısıtma |
Uygulama Kapsamı
- Vanadyum-titanyum manyetit eritme cürufu kaynağının geri kazanımı
- Vanadyum ekstraksiyon atıklarının kapsamlı kullanımı
- Vanadyum, titanyum ve demir içeren metalurjik katı atıklar
- Düşük dereceli vanadyum içeren cüruf derin indirgeme işlemi
- Ferroalyaj üretimi yan ürünü cüruf geri dönüşümü
Satış Sonrası Hizmet
- Temel bileşenlerde 1 yıl garanti (elektrot sistemi, hidrolik sistem, transformatör)
- Yerinde kurulum, devreye alma ve operatör eğitimi için profesyonel mühendis ekibi
- 7/24 uzaktan teknik destek ve sorun giderme
- Küresel lojistik ağıyla yedek parça tedarik garantisi
- Astar değişimi ve fırın bakım hizmetleri mevcuttur
Bugün bizimle iletişime geçinÖzel vanadyum-titanyum cürufu işleme gereksinimlerinize göre özelleştirilmiş bir teknik teklif ve fiyat teklifi için.
