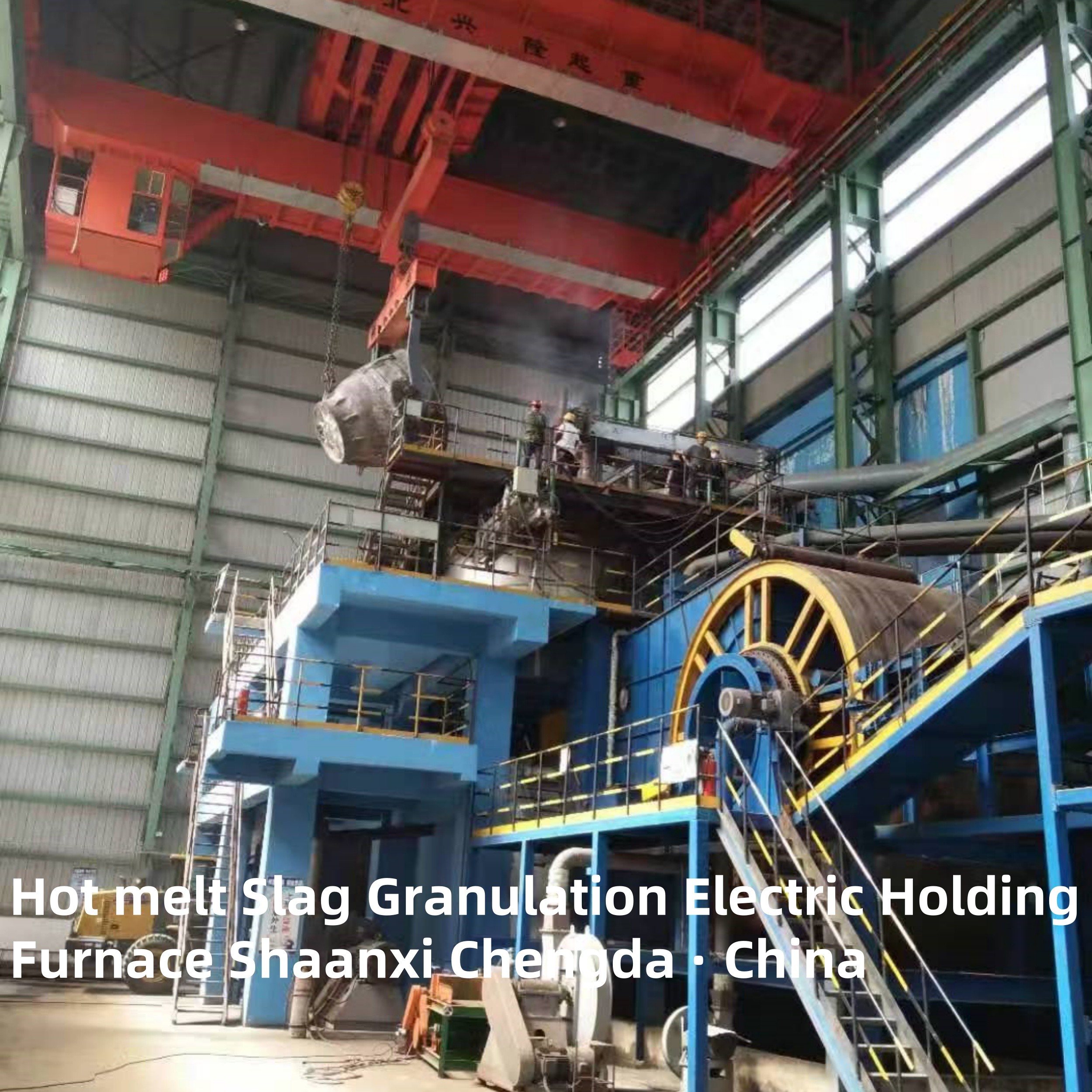

Enerji tasarrufu ve çevre korumalı Sıcak eriyik Cüruf Granülasyon Elektrikli Bekletme Fırını

Sıcak Ergitme Cüruf Granülasyon Elektrikli Bekletme Fırını

Ekipman Uygulaması:

  Bu ekipman, demir üretimi yüksek fırınından gelen sıcak ergitme cürufunu almak için kullanılır, az miktarda temperleme (kütleyi %10-15 ayarlama) yoluyla, akım ve voltajı ayarlayarak akış ağzının sıcaklığını sabit tutar ve patentli ekipman bakır kapıyı kullanarak cüruf ağzının akışını kontrol eder ve mineral yünü hazırlamak için santrifüje sürekli olarak taşır.

Proses açıklaması:

  Endüstriyel atık cüruf içeren cüruf torbası, cüruf kamyonu veya demiryolu vagonu ile elektrikli fırın atölyesine taşınır, fırına dökülür, sıcaklık yükseltilmeye ve bileşim ayarlanmaya başlanır ve mineral yünü üretim gereksinimlerini karşılamak için sıcaklık ölçümü ve numune alma yoluyla belirlenir ve santrifüje ve sonraki mineral yünü üretim hattına taşınarak mineral yünü üretim hattı için ham madde sağlanır.

Yapısal özellikler:

1. Daha az duman emisyonu ve belirgin çevresel faydalar;
2. Yüksek verimlilik: elektrikli fırının erime verimliliği, kok kupolasının iki katıdır;
3. Elektrikli fırın akış kontrolü kararlıdır; Aşağıdaki açılardan stok akışının kararlılığını sağlayın:
① Elektrikli fırının hacim tasarımı ve elektrot tasarımı makul;
② Su soğutmalı çıkış kontrolünün hassas tasarımı;
③ Serbest hareketli mobil oluk.
4. Düşük enerji tüketimi: elektrikli fırındaki sıcak cürufun ana enerji tüketimi: 350-400 derece/ton pamuk, grafit elektrot tüketimi 2-3kg/ton pamuktur.
5. Yüksek derecede elektriksel otomasyon;

Proses şeması altında:

1. Temel Tanım ve Temel İşlevler

1.1 Tanım

1.2 Temel İşlevler

• Sıcaklık Kararlılığı: Erimiş cürufu 1300-1500℃'de akışkanlığı sağlamak için akıllı elektrikli ısıtma kontrolü ile koruyarak sürekli granülasyon için akışkanlığı sağlar.
• Verimli Granülasyon: 0,1-5 mm (ihtiyaçlara göre ayarlanabilir) partikül boyutuna sahip, yüksek küresellik ve iyi partikül boyutu dağılımına sahip cüruf partikülleri üretmek için gelişmiş atomizasyon granülasyon teknolojisini benimser.
• Atık Isı Geri Kazanımı: Geleneksel süreçlere kıyasla enerji tüketimini %30-50 azaltarak, üretim ve ısıtma için buhar veya sıcak suya dönüştürerek, ısı eşanjörleri aracılığıyla erimiş cüruftan atık ısıyı geri kazanır.
• Zararsız Arıtma: Sızdırmadan kaynaklanan çevresel kirliliği önleyerek, ağır metalleri hızlı soğutma yoluyla tamamen katılaştırır; bu arada, cüruf arıtımı sırasında toz ve zararlı gaz emisyonlarını ortadan kaldırır.
• Kaynak Kullanımı: Granüle edilmiş cüruf ürünleri, yüksek dereceli yapı agregaları, çimento katkı maddeleri veya yeni malzemeler için ham madde olarak doğrudan kullanılabilir, endüstriyel katı atıkların geri dönüşümünü gerçekleştirir.

2. Temel Yapı ve Teknik İlkeler

2.1 Temel Bileşenler

2.2 Teknik İlkeler

1. Besleme Aşaması: Eritme ekipmanından (elektrik ark ocağı, konvertör gibi) gelen yüksek sıcaklıklı erimiş cüruf, kapalı bir oluktan bekletme fırınına taşınır.
2. Sıcaklık Tutma Aşaması: Elektrikli ısıtma elemanı, cürufun katılaşmadan sıvı halde kalmasını sağlayarak, cüruf sıcaklığını ayarlanan değerde (1300-1500℃) tutmak için fırın gövdesini ısıtır.
3. Granülasyon Aşaması: Erimiş cüruf, alt nozülden akar ve yüksek basınçlı hava veya su akışı ile ince damlacıklara atomize edilir; damlacıklar toplama haznesinde hızla soğutularak katı partiküller oluşturur.
4. Isı Geri Kazanım Aşaması: Granülasyon sırasında üretilen yüksek sıcaklıklı baca gazı ve fırın gövdesinden gelen ısı, suyu geri dönüşüm için buhara dönüştürerek ısı eşanjörü tarafından geri kazanılır.
5. Toplama ve Depolama: Granüle edilmiş cüruf partikülleri, bir konveyör bant aracılığıyla depolama haznesine taşınır ve paketlenebilir veya doğrudan sonraki üretim hattına gönderilebilir.

3. Temel Teknik Parametreler

4. Ürün Özellikleri

• Enerji Tasarrufu ve Çevre Koruma: Erimiş cüruftan atık ısıyı geri kazanır, fosil enerji tüketimini azaltır; çalışma sırasında atık su, atık gaz veya katı atık emisyonu yoktur, uluslararası çevre standartlarını karşılar (AB CE, ISO 14001 gibi).
• Yüksek Kaynak Kullanım Oranı: Granüle edilmiş cüruf ürünleri yüksek aktiviteye ve iyi mekanik özelliklere sahiptir, bu da doğal kum ve çakılın yerini alabilir, "çöpten hazineye" dönüşümü gerçekleştirir ve kaynak israfını azaltır.
• Kararlı ve Güvenilir Çalışma: Elektrikli ısıtma sistemi kararlı ısı çıkışına sahiptir ve refrakter malzeme yüksek sıcaklık direncine ve korozyon direncine sahiptir; otomatik kontrol sistemi, 24 saat sürekli çalışmayı sağlayarak gerçek zamanlı izleme ve arıza erken uyarısı gerçekleştirir.
• Güçlü Uyarlanabilirlik: Farklı bileşimlere ve viskozitelere sahip çeşitli erimiş cüruflar (çelik üretimi cürufu, demir dışı metal eritme cürufu, endüstriyel katı atık yakma cürufu gibi) için uygundur; kullanıcının cüruf bileşimine ve arıtma kapasitesine göre özelleştirilebilir.
• Düşük İşletme Maliyeti: Elektrikli ısıtma sistemi yüksek termal verimliliğe sahiptir ve bileşenlerin bakım maliyeti düşüktür; granülasyon işlemi basittir, işgücü girdisini azaltır.

5. Uygulama Senaryoları

• Metalurji Endüstrisi: Çelik üretimi cürufu, demir üretimi cürufu ve demir dışı metal (bakır, alüminyum, nikel) eritme cüruf arıtımı; atık ısı geri kazanımı ve yapı agregaları üretimi.
• Endüstriyel Katı Atık Arıtma: Belediye katı atık, tehlikeli atık ve endüstriyel atık yakma cüruf arıtımı; cürufun zararsız arıtımı ve kaynak kullanımı.
• Yapı Malzemeleri Endüstrisi: Granüle edilmiş cüruftan yüksek dereceli beton agregaları, çimento katkı maddeleri ve hafif yapı malzemeleri üretimi.
• Yeni Enerji ve Çevre Koruma Projeleri: Atıktan enerjiye dönüşüm tesisleri, endüstriyel atık ısı geri kazanım projeleri ve döngüsel ekonomi endüstri parkları için destekleyici ekipman.

6. Rekabet Avantajları

• Gelişmiş Teknoloji: Elektrikli ısıtma bekletme, verimli granülasyon ve atık ısı geri kazanım teknolojilerini entegre eder, teknik olgunlukta endüstriye öncülük eder.
• Özelleştirilmiş Çözümler: Kullanıcının cüruf özelliklerine, arıtma kapasitesine ve ürün gereksinimlerine göre özel ekipman tasarımı ve proses optimizasyonu sağlar.
• Uluslararası Sertifikasyon: Ürün, CE, ISO 9001 ve diğer uluslararası sertifikaları geçmiştir, küresel pazarların (Avrupa, Güneydoğu Asya, Afrika gibi) teknik ve çevresel standartlarına uygundur.
• Kapsamlı Satış Sonrası Hizmet: Ekipman kurulumu, devreye alma, işletme eğitimi ve bakım dahil olmak üzere tek elden hizmetler sağlar; denizaşırı servis merkezleri zamanında teknik destek sağlar.
