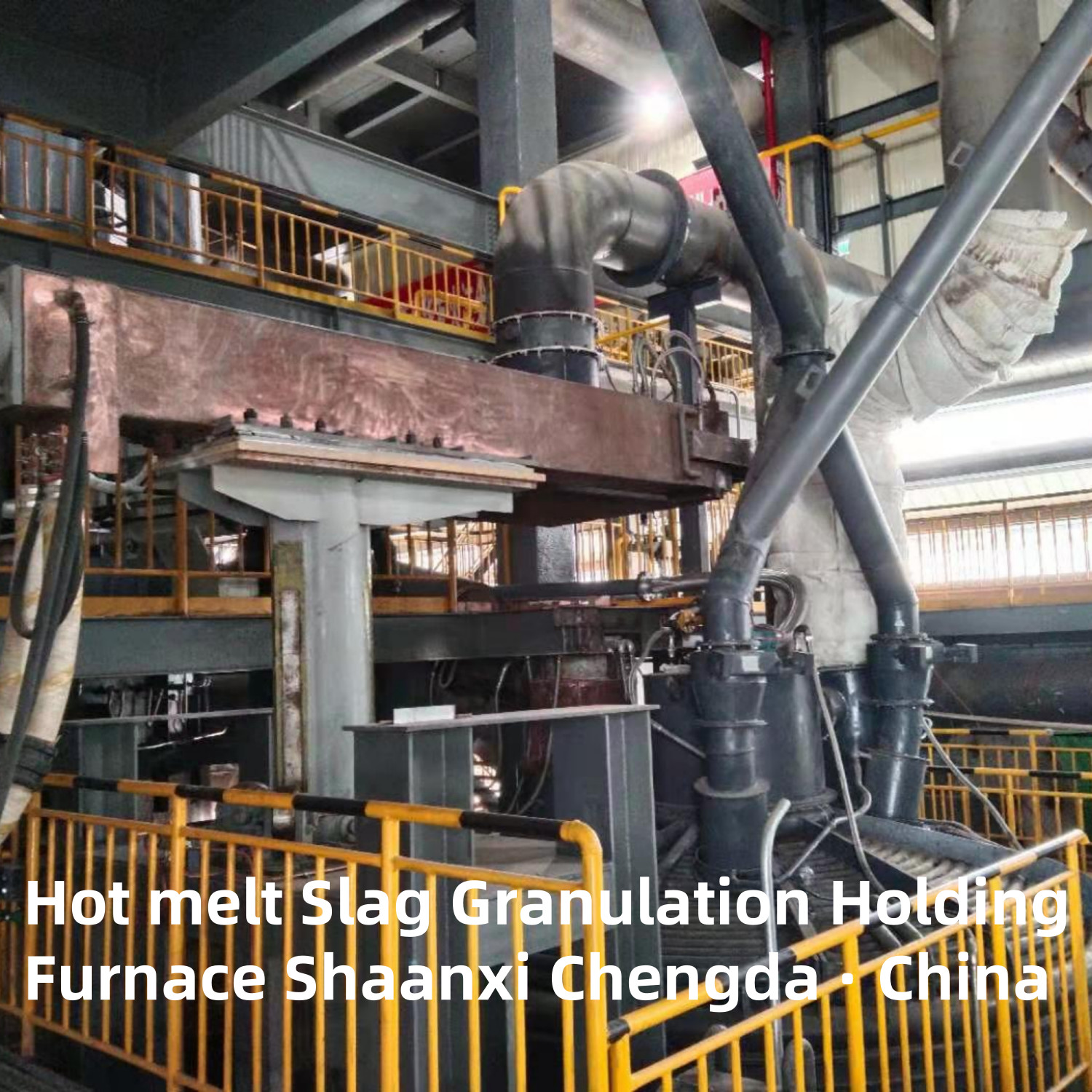

Sıcak Erime Cüruf Granülasyon Tutma Fırın Ekipmanı

Sıcak eriyik Cüruf Granülasyonu Bekletme Fırını

Ekipman kullanımı:

  Yüksek fırından gelen sıcak eriyik cürufu almak, yüksek fırın cüruf izolasyonu, depolama ve ısıtma tesisleri olarak kullanılır.

Ekipmana genel bakış:

  Aralıklı olarak boşaltılan yüksek fırın cürufu, ekipmanda geçici olarak depolandıktan sonra, kararlı ve sürekli granülasyon elde etmek amacıyla belirli bir akış hızında granülasyon cihazına beslenir. Aynı zamanda, geçici depolama sırasında cüruf sıcaklığını düşürmek ve sonraki granülasyonu etkilemek için yüksek fırın cürufu ısıtılabilir.

Ürün özellikleri:

  Isı yalıtımlı fırın gövdesi ve fırın kapağı tasarımı, ısı kaybını en aza indirir, ön ısıtma kullanımını en üst düzeye çıkarır.

Ana parametreler ve göstergeler:

1, cüruf depolama miktarı: yaklaşık 75t;
2, cüruf kapasitesi 30 ~ 60 ton/saat;
3, cüruf boşaltma sıcaklığı ≧1420℃;
4, cüruf sıcaklığı ~ 1500℃ (ölçülecek);
5, ısıtma kapasitesi: cüruf maksimum saatlik sıcaklık artışı ≧50℃;
6, fırın gövdesi ısı dağılımı gereksinimleri (normal çalışma):
  Fırın duvarı sıcaklığı: ≤ 80℃;
  Üst sıcaklık: ≤120℃;
  Fırın tabanı sıcaklığı: ≤ 80℃.

Ekipman yapısı açıklaması:

1. Fırın gövdesi;

2. Fırın astarı;

3. Su soğutmalı akış kontrolü kayar nozul;

4. Isı koruma fırın kapağı ve asma cihazı;

5. Elektrot kaldırma sistemi; 6, hidrolik sistem;

7. Kısa ağ sistemi;

8. Su deposu ve su dağıtıcısı;

9. Cüruf giriş cihazı;

10. Su soğutmalı duman çıkışı;

11. Fırın açma makinesi;

12. Elektrikli fırın transformatörü;

13. Yüksek gerilim şalt dolabı;

14. Elektrikli fırın kontrol sistemi.

Ekipman Fonksiyonu

• Cüruf Alma ve Depolama: Yüksek fırınlardan veya diğer eritme ekipmanlarından gelen sıcak eriyik cürufu almak ve cürufun aralıklı boşaltılmasını tamponlamak ve sonraki granülasyon işlemi için sürekli bir cüruf kaynağı sağlamak için kullanılır.
• Isı Koruma ve Sıcaklık Kontrolü: Etkili ısı koruma önlemleri ve ısıtma cihazları benimseyerek, cüruf sıcaklığı nispeten yüksek bir seviyede (örneğin 1400°C'nin üzerinde) tutulur. Bu, cürufun depolama sırasında katılaşmasını önler ve akışkanlığını sağlar, bu da sonraki granülasyon işlemleri için faydalıdır.
• Kontrollü Boşaltma: Granülasyon sisteminin üretim gereksinimlerine göre, fırındaki cüruf belirli bir akış hızında ve hızda boşaltılır, böylece granülasyon işleminin kararlılığı ve kalitesi sağlanır.

Yapısal Bileşim

• Fırın Gövdesi: Fırın gövdesi yapısı, fırın kabuğu, astar vb. içerir. Fırın kabuğu genellikle fırın gövdesinin mukavemetini ve stabilitesini sağlamak için çelik plaklardan yapılır. Astar, çok katmanlı refrakter malzemelerden oluşur. Örneğin, fırının yan astarı dıştan içe doğru bir asbest levha katmanı, bir sıkıştırılmış malzeme katmanı ve bir karbon tuğla katmanı içerebilir ve fırının tabanı yüksek alümina tuğla katmanı, refrakter agrega katmanı ve bir karbon tuğla katmanı içerir. Bu yapı, ısı kaybını etkili bir şekilde azaltabilir ve fırın astarının hizmet ömrünü iyileştirebilir.
• Isıtma Sistemi: Elektrik ark ısıtma veya diğer elektrikli ısıtma yöntemleri sıklıkla kullanılır. Elektrot kaldırma sistemi, elektrik ark ısıtmanın önemli bir parçasıdır, elektrotun konumunu ayarlayarak ısıtma gücünü ve ısıtma alanını kontrol edebilir, böylece fırındaki cürufun eşit şekilde ısıtılmasını sağlar.
• Cüruf Giriş ve Çıkış Cihazları: Cüruf giriş cihazı, yukarı akış eritme fırınının cüruf musluk ekipmanı ile bağlantı kurmak için kullanılır, erimiş cürufun bekletme fırınına sorunsuz girişini sağlar. Cüruf çıkış cihazı, cüruf boşaltma akış hızını doğru bir şekilde kontrol etmek için su soğutmalı bir akış kontrolü kayar nozul veya diğer akış kontrol cihazları ile donatılmıştır.
• Yardımcı Sistemler: Hidrolik sistemler, kısa ağ sistemleri, su soğutma sistemleri, elektrikli ekipman ve kontrol sistemleri dahil. Hidrolik sistem, elektrot kaldırma cihazını ve diğer hareketli parçaları sürmek için kullanılır; kısa ağ sistemi, elektrik enerjisi iletiminden sorumludur; su soğutma sistemi, elektrotlar ve fırın kapakları gibi önemli bileşenleri aşırı ısınmayı önlemek için soğutmak için kullanılır; elektrikli ekipman ve kontrol sistemi, sıcaklık kontrolü, elektrot hareketi kontrolü ve cüruf boşaltma kontrolü dahil olmak üzere ekipmanın tüm çalışma sürecini kontrol etmek için kullanılır.

Teknik Özellikler

• Büyük Cüruf Depolama Kapasitesi: Genellikle, cüruf depolama kapasitesi yaklaşık 75 tona ulaşabilir ve cüruf işleme kapasitesi saatte 30 - 60 tondur, bu da büyük ve orta ölçekli granülasyon sistemlerinin üretim ihtiyaçlarını karşılayabilir.
• Düşük Isı Kaybı: Isı koruma fırın gövdesi ve fırın kapağı tasarımı, ısı kaybını en aza indirir ve ısı koruma performansı mükemmeldir. Örneğin, ekipman normal çalışırken, fırın duvarı sıcaklığı ≤ 80°C ve üst sıcaklık ≤ 120°C'dir.
• İyi Sıcaklık Yükselme Performansı: Belirli bir ısıtma kapasitesine sahiptir ve cürufun maksimum saatlik sıcaklık artışı ≥ 50°C olabilir, bu da cüruf sıcaklığını hızla gerekli aralığa yükseltebilir ve cüruf sıcaklığının kararlılığını koruyabilir.
