ISO 9001 Sertifikasyonu ile beyaz korund elektrik yayı fırın sistemi ekipmanları

1Proje Özetleri:
1.1 Ekipman modeli: BGYL-2000KVA beyaz korund elektrik yayı fırını sistemi ekipmanları;
1.2 Ekipman Kullanımı: Genellikle beyaz korund, erimiş alüminiyum, mullit vb. gibi abrasifleri ve ateşe dayanıklı malzemeleri eritebilmek için kullanılır.
1.3 Ekipman biçimi: Beyaz korund fırını, fırın duvarında su ile soğutulan fırın kapağı, etek, üst besleme ve dış püskürtülen su soğutma yapısı bulunan sabit bir fırındır.

2Sistem özellikleri
2.1 Fırının üstü beslenme yapısal biçimleri, su soğutmalı fırın kapağı ve fırın duvarında dış püskürtme suyu soğutma;
2.2 Her aşamada, duvar bakır çubukları, bakır çubukları, yapısal çelik çapraz çubukları (trolley kaldırma tipi) vb. ile yumuşak bakır sarmaldan oluşan, enerji tasarrufu sağlayan kısa bir ağ kullanılır.
2.3 Gelişmiş ve güvenilir değişken frekanslı motor tipi elektrot kaldırma otomatik düzenleyicisi: otomatik ve manuel işletim yapabilir.
2.4 Fırın kabuğu, 20 mm kalınlığında 20 g kazan çelikten yapılmış, takviye edilmemiş ve fırın aracının dairesel bir yapısı vardır.Fırın arabasının alt çelik plaka ve etek 20mm kalınlığında çelik plaka yapılır;
2.5 Elektrot kilidi, güvenilir ve uzun kullanım ömrüne sahip bir kemer kilidi yöntemini benimser.
2.6 Elektrot kilidi pnevmatik sürüş yöntemi kullanılır.
2.7 Transformatörün birincil voltajı 35KV, ikincil voltajı ise yedi seviyede 200-130V'dir. Yük voltajı düzenlemesinde, üst hat yöntemi;
2.8 Soğutma suyu sisteminin girişinde basınç ve su sıcaklığını izleme, ses ve ışık alarmları vardır.
2.9 Elektrikli fırının parametreleri bir dokunmatik ekran aracılığıyla izlenir ve yönetilir.
2.10 Malzeme taşıyıcı bir ultra yoğun fazlı pnevmatik taşıyıcı sistemi kullanır.

3Sistem yapısı açıklaması ve çalışma prensibi

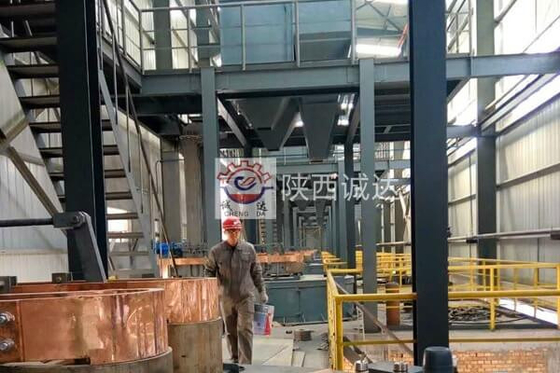

Beyaz korund fırını, sabit bir fırın kapağı, etek, üst yükleme ve fırın gövdesinin platformu ile sabit düz boru su soğutmalı fırındır.Fırın duvarının dış püskürtülen su soğutma yapısı aşağıdaki mekanik parçalardan oluşur::
a, Fırın gövdesi;
b, fırın arabası;
c, İkincil kısa ağ sistemi;
d, Sabit düz boru su soğutmalı fırın kapağı ve eteği;
e, Araç denetleyici;
f, Su soğutma sistemi;
g, ultra yoğun faz taşıma sistemi
h, toz temizleme sistemi
i, elektrikli kontrol sistemi

Çalışma prensibi
Bu cihaz elektrik enerjisine dayanır ve erimeyi gerçekleştirmek için elektrot ve fırın yükü arasında oluşan yaydan çıkan muazzam ısıyı kullanır.Elektrot aracılığıyla fırına akım girdiğindeElektrot ucu ile fırın şarjı arasında bir yay boşaltma fenomeni tetiklenir.ve güçlü termal enerji hızla fırın yükü eridi esas olarak endüstriyel alümina tozu yapılmışYüksek sıcaklık koşullarında, fırın yükü karmaşık bir dizi fiziksel ve kimyasal değişime maruz kalır, nihayetinde yüksek kaliteli beyaz korund oluşturmak için soğur ve katılaşır.Erime sürecinde, elektrik enerjisi verimli bir şekilde ısı enerjisine dönüştürülür ve beyaz korund oluşması için gerekli yüksek sıcaklık koşullarını sağlar.Kesin bir sıcaklık kontrolü ve istikrarlı bir yay ortamı, beyaz korund ürünlerinin kalitesinin tutarlılığını sağlar.

Teknik parametreler:
Güç özellikleri: Genellikle HY2.8-4000KVA beyaz korundum elektrik yayı fırını ekipmanları gibi yüksek güç kaynağı için uygundur, AC 10kV güç kaynağı sistemi, 10kV ± 10% gerilim aralığı,3 aşama, frekansı 50 ± 0.5Hz; Düşük voltajlı dağıtım sisteminin voltajı 380V/220V+10% -15% ve frekansı 50 ± 0.5Hz'dir.Güçlü ve istikrarlı güç girişi, elektrikli yay fırınlarında yüksek sıcaklıklar üretmek için enerji gereksinimlerini karşılar.
Elektrot parametreleri: Genellikle iyi iletkenliğe ve yüksek sıcaklığa dirençli yüksek kaliteli grafit elektrotlar seçilir.Elektrodun diğer boyutları, elektrikli ark fırınınun özel özelliklerine ve üretim süreci gereksinimlerine göre belirlenir.Örneğin, yüksek sıcaklık ve yüksek akım ortamlarında istikrarlı bir şekilde çalışabilen ortak elektrot çapı 250 mm'dir.Mekanın içindeki arkun sürekli üretilmesini ve iskinin istikrarlı olarak sağlanmasını sağlamak.
Sıcaklık kontrolü: Bu cihaz çok hassas bir sıcaklık kontrolü sağlayabilir, fırının içindeki sıcaklığı hızla 2000 °C'nin üzerinde yükseltebilir ve koruyabilir.Beyaz korund erimişinde yüksek sıcaklık için sıkı gereksinimleri karşılayanGelişmiş sıcaklık izleme ve kontrol sistemleri sayesinde, elektrot akımının, voltajın ve diğer parametrelerin gerçek zamanlı olarak ayarlanması fırının içindeki eşit ve istikrarlı sıcaklığı sağlar.Beyaz korundumun yüksek kaliteli erimi için güvenilir bir garanti sağlamak.
Çıkış göstergesi: Örnek olarak HY2.8-4000KVA ekipmanlarını alırsak, tek bir ekipmanın günlük çıkışı 25 tona ulaşabilir.Yılda 330 iş günü ile sürekli çalışma sistemi temelinde hesaplanırsa, yıllık üretimi 8250 ton. 30000 ton yıllık bir üretimi elde etmek için, bu tür ekipmanların dört seti gereklidir.Farklı özelliklere sahip elektrikli ark fırın sistemi ekipmanlarının çıkışı değişir., ve işletmenin üretim ölçeğine ve piyasa talebine göre makul bir seçim yapılabilir.
2.11 Toz temizleme sistemi, siklon torba filtresinin iki aşamalı toz temizleme sistemini benimser.
