Yeni Özel Güç Dağıtım Ekipmanı Elektrik Kontrol Panel Kutusu Kapısı
| Menşe yeri | Çin |
|---|---|
| Marka adı | Shaanxi Chengda |
| Sertifika | ISO 9001 |
| Model numarası | Ekipman işleme kapasitesine göre müzakere edin |
| Min sipariş miktarı | 1 adet |
| Fiyat | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Ambalaj bilgileri | Partinin özel gereksinimlerine göre tartışın |
| Teslim süresi | 2 ay |
| Ödeme koşulları | L/C,T/T,Western Union |
| Yetenek temini | Tam üretim tedarik zinciri, zamanında tedarik ve kalite standartlarını karşılama |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | özelleştirilmiş güç dağıtım paneli,Elektrikli kontrol paneli kabını,Güç dağıtım kutusu garanti ile |
||
|---|---|---|---|
Ürün Açıklaması

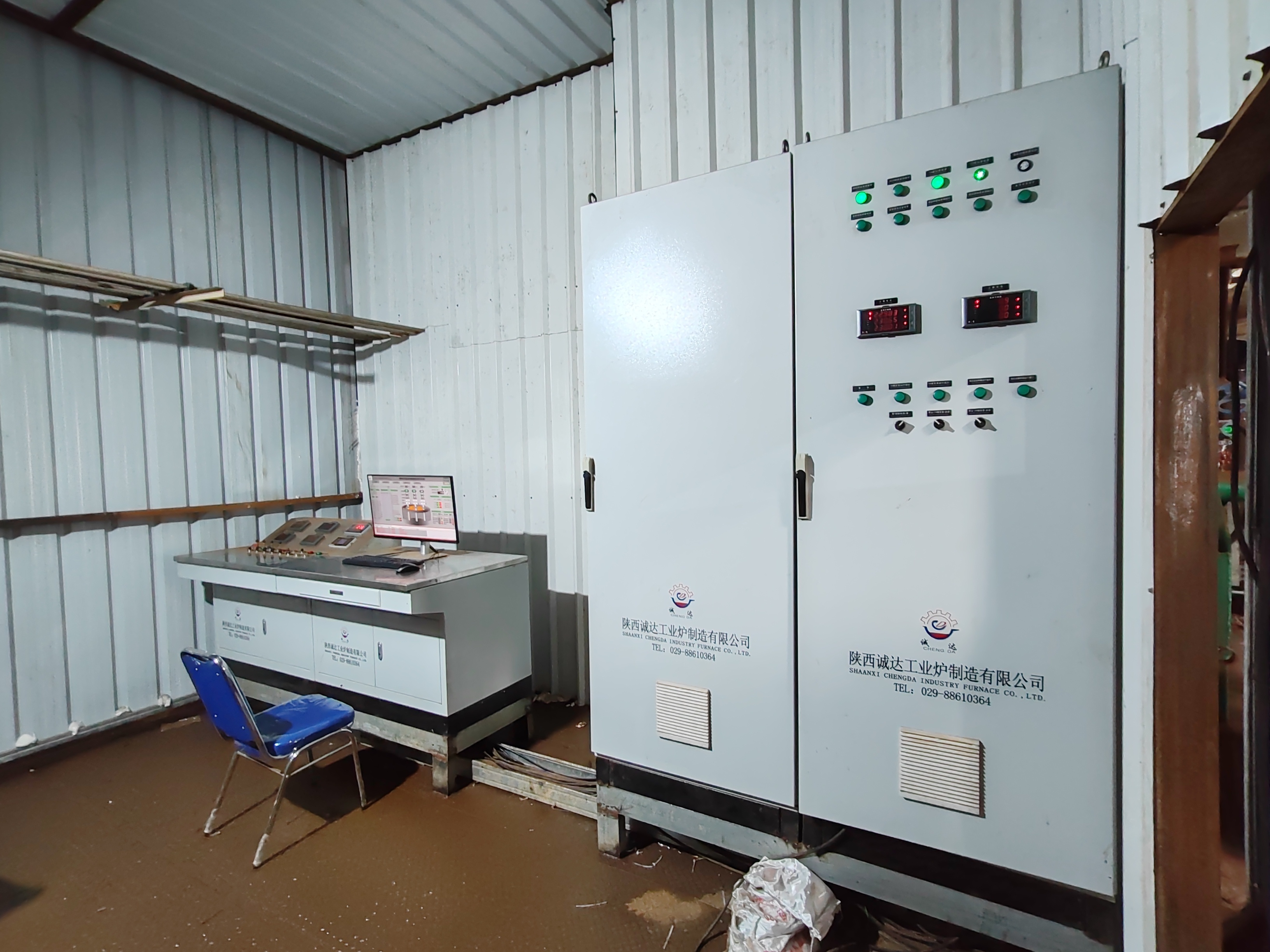

Elektrik Ark Ocağı (EAF)/Potada Rafine Ocağı (LRF) için Fırın Kontrol Kabini
fırın kontrol kabini, elektrik ark ocağı ve potada rafine ocağı sistemlerinin "beyni" olup, güç kontrolü, proses düzenlemesi, güvenlik koruması ve veri izleme işlevlerini entegre eder. Ergitme süreçlerinin (örneğin, elektrot kaldırma, ark oluşturma, güç ayarı) hassas kontrolünü sağlar ve fırın ekipmanlarının istikrarlı, güvenli ve verimli çalışmasını garanti eder. Kabin, yüksek güvenilirlik ve parazit önleme performansı ile zorlu endüstriyel ortamlara (yüksek sıcaklık, toz, titreşim) göre tasarlanmıştır.
Temel İşlevler
-
Güç ve Elektrot Kontrolü
- Ark Oluşturma Düzenlemesi: Ark uzunluğunu dengelemek, elektrot yapışmasını veya kırılmasını önlemek ve enerji tasarrufu sağlayan ergitme için optimum ark gerilimi/akımını korumak üzere servo veya hidrolik sistemler aracılığıyla elektrot kaldırma/indirme işlemlerini otomatik olarak kontrol eder.
- Güç Ayarı: Giriş gücünü ayarlamak, sabit güç veya sabit akım kontrolü gerçekleştirmek için fırın kapasitesini ve ergitme aşamalarını (eritme, rafine etme, musluklama) eşleştirir.
- Faz Dengesi Kontrolü: Şebeke etkisini azaltmak ve güç faktörünü iyileştirmek için üç fazlı akımı dengeler.
-
Proses İzleme ve Otomasyon
- Gerçek Zamanlı Veri Toplama: Anahtar parametreleri (elektrot akımı/gerilimi, fırın sıcaklığı, soğutma suyu akışı/basıncı, gaz bileşimi) izler ve bunları bir dokunmatik ekran HMI'da görüntüler.
- Programlanabilir Mantık Kontrolü (PLC): Manuel çalışma hatalarını azaltmak için özelleştirilmiş ergitme proses programlamasını (örneğin, otomatik yükleme, sıcaklık tutma, musluklama sırası) destekler.
- Veri Depolama ve İzlenebilirlik: Üretim analizi ve kalite izlenebilirliği için ergitme proses verilerini (süre, güç tüketimi, sıcaklık eğrisi) kaydeder.
-
Güvenlik Koruması ve Alarm
- Aşırı Yük/Kısa Devre Koruması: Akım nominal değeri aştığında veya kısa devre meydana geldiğinde, güç kablolarına ve fırın bileşenlerine zarar gelmesini önleyerek güç kesme korumasını tetikler.
- Soğutma Sistemi Arıza Koruması: Soğutma suyu basıncı çok düşükse, akış yetersizse veya sıcaklık çok yüksekse (kablolar ve fırın kapakları gibi su soğutmalı bileşenler için kritik) alarm verir ve sistemi kapatır.
- Elektrot Konumu Sınır Koruması: Mekanik çarpışmayı önlemek için elektrotun aşırı kaldırılmasını veya aşırı indirilmesini engeller.
- Acil Durdurma İşlevi: Kazalar durumunda derhal kapatma için yerel ve uzaktan acil durdurma düğmeleri ile donatılmıştır.
-
İletişim ve Entegrasyon
- Fabrika MES/ERP sistemlerine bağlanmak, uzaktan izleme ve merkezi yönetim gerçekleştirmek için MODBUS, PROFIBUS, Ethernet protokollerini destekler.
- Koordineli çalışma için yardımcı ekipmanlarla (toz giderme sistemleri, su arıtma üniteleri, elektrot regülatörleri) arayüzler.
Yapısal Tasarım
| Bileşen | Malzeme ve Özellikler |
|---|---|
| Kabin Gövdesi | Elektrostatik püskürtmeli soğuk haddelenmiş çelik levha (kalınlık 2,0–2,5 mm); atölye ortamları için IP54 koruma derecesi (toz geçirmez, sıçramaya dayanıklı). |
| Çekirdek Kontrol Ünitesi | PLC (örneğin, Siemens S7-1500, Allen-Bradley CompactLogix) + HMI dokunmatik ekran (10–15 inç endüstriyel sınıf); yüksek sıcaklığa dayanıklı, parlama önleyici ekran. |
| Güç Bileşenleri | AC kontaktörler, devre kesiciler, frekans konvertörleri, gerilim/akım transformatörleri; yüksek akım, yüksek gerilim EAF çalışma koşulları için seçilmiştir (nominal gerilim 380V/660V, nominal akım 6300A'ya kadar). |
| Kontrol Bileşenleri | Röle modülleri, servo sürücüler, oransal valf kontrolörleri (hidrolik elektrot ayarı için); parazit önleme yeteneğini artırmak için izolasyon amplifikatörleri. |
| Soğutma Sistemi | Yüksek sıcaklıklı atölyelerde elektrikli bileşenlerin istikrarlı çalışmasını sağlamak için dahili eksenel akış fanları veya klima üniteleri (sıcaklık kontrol aralığı: 5–40℃). |
| Kablolama ve Düzen | Ayrı güç ve kontrol kablolama bölmeleri; yüksek akımlı devreler için bakır bara; güvenlik standartlarını (IEC 60204) karşılamak için alev geciktirici kablo kanalları. |
Teknik Parametreler
| Kategori | Parametre | Özellik |
|---|---|---|
| Elektriksel Parametreler | Nominal Gerilim | 380V AC (3 faz 50Hz) / 660V AC (büyük EAF için özelleştirilebilir) |
| Kontrol Gerilimi | 24V DC (PLC/HMI için kararlı güç kaynağı) | |
| Nominal Akım | 100A–6300A (fırın kapasitesine uyar: 10–30t EAF için 100–800A; 50–150t EAF için 1000–6300A) | |
| Güç Faktörü Ayarı | 0,85–0,95 (reaktif güç kompanzasyon modülü aracılığıyla) | |
| Kontrol Performansı | Elektrot Konumlandırma Doğruluğu | ±5mm (servo kontrol sistemi) |
| Ark Gerilimi Düzenleme Aralığı | 50–300V (elektrot çapına göre ayarlanabilir) | |
| Tepki Süresi | ≤100ms (elektrot kaldırma/indirme kontrolü için) | |
| Çevresel Uyarlanabilirlik | Çalışma Sıcaklığı | -20℃ ila +55℃ |
| Bağıl Nem | ≤90% (yoğuşmasız) | |
| Titreşim Direnci | ≤5Hz, genlik ≤0,15mm (IEC 60068-2-6 standardını karşılar) | |
| Koruma Derecesi | IP54 (kabin gövdesi); IP65 (harici düğmeler/sensörler) | |
| Güvenlik ve Güvenilirlik | İzolasyon Direnci | ≥100MΩ (500V DC testi) |
| Dielektrik Dayanımı | 2000V AC (1 dakika, arıza yok) | |
| Arızalar Arası Ortalama Süre (MTBF) | ≥20.000 saat | |
| İletişim Arayüzleri | Standart Arayüzler | RS485, Ethernet, USB |
| Desteklenen Protokoller | MODBUS RTU/TCP, PROFIBUS DP, OPC UA |
Uygulama Avantajları
- Akıllı Çalışma: Görselleştirilmiş ergitme eğrilerine sahip HMI dokunmatik ekran, proseslerin tek tuşla başlatılmasını/durdurulmasını sağlayarak operatör eğitimi eşiğini düşürür.
- Enerji Verimliliği Optimizasyonu: Elektrot parametrelerinin dinamik olarak ayarlanması, manuel kontrole kıyasla güç tüketimini %8–15 oranında azaltır, ergitme döngülerini %10–20 oranında kısaltır.
- Güçlü Parazit Önleme: İzole edilmiş güç kaynağı ve korumalı kablolama tasarımı, yüksek akımlı arkların elektromanyetik parazitine etkili bir şekilde direnerek zorlu endüstriyel ortamlarda istikrarlı çalışmayı sağlar.
- Kolay Bakım: Modüler bileşen tasarımı, arızalı parçaların hızlı bir şekilde değiştirilmesini sağlar; kendi kendine teşhis fonksiyonu, arızaları gerçek zamanlı olarak tespit ederek bakım kesinti süresini azaltır.
