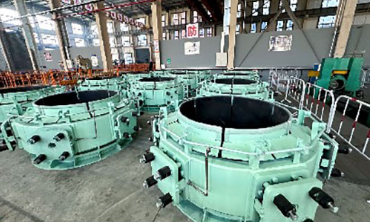

Üst ve Alt Elektrot Sıkma Freni Tertibatı

Üst ve Alt Elektrot Bağlama Fren Montajı

1Ürün Genel Görünümü

Üst ve Alt Elektrot Bağlama Fren Montajı, Çift Fren Kaydırma Cihazı'nın kısaltması, dalgalanmış ark fırınları için elektrot kaydırma sisteminin temel yürütme ekipmanıdır.Endüstriyel silikon fırınları, demir alaşım fırınları, kalsiyum karbid fırınları ve kapalı rafiner fırınları.Erime sırasında elektrot tüketimini sürekli telafi etmek ve elektrotların sabit çalışma uzunluğunu korumak.

Geleneksel tek klemli kayma yapısı, dengesiz bir sıkıştırma kuvvetine sahiptir, elektrot kayma sapmasına eğilimlidir, sık el ayarlamaları ve yüksek elektrot kırılma riski vardır.Bizim çift üst ve alt fren seti disk bahar hidrolik sıkıştırma yapısını benimserÜst fren hareketlidir, alt fren sabitlenir. PLC birbirine bağlı sıralı açma ve sıkıştırma eylemleri ile elektrotlar miktarsal ve doğru beslenir.Bu sabit yay işleyişini sağlar, elektrot kırılma kazalarını azaltır ve 6.300kVA'ya uygulanabilir otomatik akıllı fırın elektrot sistemleri için standart bir eşleşme bileşenidir.000kVA tam seri metalürjik elektrikli fırınlar.

2. Ana Ürün Sınıflandırması

2.1 Disk Yaylı Hidrolik Çift Fren

• Sıkıştırma prensibi: Disk yayı mekanik sıkıştırma, serbest bırakma için hidrolik basınç
• Yapı düzenlemesi: 4 grup disk yayları + fren korpusunun etrafında simetrik olarak düzenlenmiş hidrolik silindirler; içeride vulkanize edilmiş aşınmaya karşı dayanıklı fren ayakkabıları
• Eşleştirilmiş fırınlar: 12.500 ∙ 63.000kVA orta ve büyük kapalı daldırılmış ark fırınları, endüstriyel silikon fırınları
• Temel avantajları: Sabit ve tekdüze sıkıştırma gücü, fren ayakkabılarının büyük sürtünme katsayısı, kayma karşıtı elektrot, sürtünme astarının uzun hizmet ömrü, tam kilit koruması
• Uygulama: Yüksek otomatikleme gereksinimleri olan yüksek akımlı, sürekli üretim erime atölyeleri

2.2 Hafif Çift Fren (Küçük ve Orta Fırın Maliyet Verimli Modeli)

• Yapı: Entegre ince duvarlı fren koruması, kompakt tek taraflı hidrolik silindir düzeni
• Eşleştirilmiş fırınlar: 6.300 ∙ 25.000 kVA silikomangan, ferronikel ve kalsiyum karbid fırınları
• Temel avantajları: Hafif kendi ağırlığı, küçük işlenmiş alan, düşük üretim maliyeti, yerinde uygun bakım ve fren ayakkabılarının değiştirilmesi
• Uygulama: Orta derecede elektrot yükü olan yarı kapalı küçük kapasiteli fırınlar

2.3 Akıllı İzleme Entegre Çift Fren (Yüksek Seri Otomatik Model)

• Geliştirilmiş yapılandırma: Dahili basınç sensörleri, konum sınırlama anahtarları, sıcaklık izleme modülleri, kablolu sinyal iletimi fırına PLC sistemi
• Destek parçaları: Çöplüklere karşı ısı yalıtım kalkanı, fren ayakkabılarının otomatik aşınma telafi mekanizması
• Eşleştirilmiş fırınlar: 33.000 ‰ 63.000 kVA ultra büyük akıllı insansız erime fırınları
• Temel avantajları: Sıkıştırma basıncının ve fren açma durumunun gerçek zamanlı izlenmesi, yetersiz basınç veya ayakkabı aşınması için otomatik alarm, tam otomatik insansız kayma işlevi

3Temel yapısı ve çalışma prensibi

Tam çift fren bileşeni 5 ana modülden oluşur: üst hareketli fren birimi, alt sabit fren birimi, disk yayı sıkıştırma bileşeni, hidrolik serbest bırakma silindir ve sürtünme fren ayakkabısı astarı.

1. Yukarı hareketli fren ünitesiYatay kaldırma hareketi yapabilen kaydırılabilir hidrolik silindirlerle bağlantılıdır. Kaydırma darbe sırasında elektrot ağırlığını taşıması için elektrotları sıkıştırır ve yükselmeden önce serbest bırakır.Aynı anda açılmasını önlemek için alt frenle kilitli.
2. Alt sabit fren ünitesiElektrot tutucu namlusuna sabitlenir, normal erime durumunda tüm elektrot ağırlığını taşır, her zaman elektrotları sıkıştırır; sadece geçici olarak elektrot kayarken düşer.
3. Disk Yay Bağlama MontajıYüksek dayanıklılıklı disk yaylarının birden fazla grubu, elektrotları sıkıca kilitlemek için kalıcı radyal sıkıştırma gücü sağlar.Hidrolik silindirler, elektrot kayması gerektiğinde fren serbest bırakılmasını gerçekleştirmek için disk yaylarını sıkıştırır.
4. Kullanıma dayanıklı fren ayakkabısı astarıKauçuk vulkanize kompozit sürtünme malzemesi, yüksek sürtünme katsayısı, iyi ısı yalıtımı, aşınma ve elektrot yüzeyi çizilme karşıtı;Tek ayakkabı tüm frenleri sökmeden ayrı ayrı değiştirilebilir..
5. Hidrolik kilitleme kontrol sistemiElektriksel kilitlenme mantığı, elektrot düşme riskini önlemek için üst ve alt frenlerin aynı anda açılamamasını sağlar. Tek kayma darbe 15 ′′ 50 mm'den ayarlanabilir, otomatik döngü kaymasını destekler,El yerel kontrol ve uzaktan PLC kontrolü üç çalışma modu.

Standart Elektrot kayma döngüsü akışı

1. Alt fren sıkıştırılır, üst fren serbest bırakılır → kayar silindir üst fren hedefi yüksekliğine kaldırır
2. Üst fren elektroda yeniden sıkıştırır, alt fren serbest bırakır → kayma silindir elektroda beslemeyi tamamlamak için indirir
3. Alt fren sıkıca tekrar sıkıştırılır, üst fren serbest bırakılır ve başlangıç pozisyonuna sıfırlanır, bir sonraki kayma döngüsünü bekler

4Temel Ürün Avantajları

4.1 Güvenli ve güvenilir çift kilitli koruma

Sıkı elektrikli kilitleme, üst ve alt frenlerin aynı anda açılmasını yasaklar ve çift serbest bırakma nedeniyle meydana gelen elektrot düşme kazalarını tamamen ortadan kaldırır.basınç ve konum çift izleme anormal sıkıştırma gücü altında otomatik kapatma alarmı tetikler, fırın çalışma güvenliğini büyük ölçüde arttırır.

4.2 Istikrarlı sıkıştırma gücü, daha az elektrot kırılması

Disk yayı sabit kuvvetli sıkıştırma, fren ayakkabıları ile elektrot yüzeyi arasındaki tekdüze temas sürtünmesini sağlar, yerel gerginlik konsantrasyonu yoktur; kantitatif kayma düzensiz elektrot inmesini önler,Elektrot çatlak ve kırılma oranını etkili bir şekilde azaltarak, elektrot tüketim maliyetini düşürür.

4.3 Yüksek Otomasyon, İşgücü tasarrufu

Sık sık manuel operasyon olmadan PLC tam otomatik döngüsel kaymayı destekler; uzaktan izleme modeli operasyon verilerini merkezi kontrol odasına yükler,İnsansız elektrot besleme yönetimini gerçekleştirmek ve fırın ön çalışma yoğunluğunu düşürmek.

4.4 Uzun kullanım süresi, düşük bakım maliyeti

Vulkanize sürtünme fren ayakkabıları yüksek sıcaklıklarda güçlü aşınma direnci, uzun değişim döngüsü ile özelliklidir.modüler bölünmüş tasarım, bütünleşik sökme olmadan tek fren ayakkabısı veya yay grubu değiştirilmesini sağlar, kısa bakım kesinti süresi ve az yedek parça tüketimi.

4.5 Geniş uyarlanabilirlik ve uygun bir yenilenme

Φ400?? Φ1200 kendiliğinden pişen elektrotlar için özelleştirilebilir fren evinin iç çapı; yeni fırın tam donanımı ve eski fırın elektrot sistemi yenilenmesi ile eşleştirilmiştir,Yerel ekipman için büyük ölçekli yapısal değişiklik gerekmez.

4.6 Yüksek sıcaklığa karşı, sert ortamlarda istikrarlı çalışma

Dış ısı yalıtım anti-spatter kalkanı fırının üstündeki ışıyan ısıyı izole eder, bahar yaşlanmasını ve hidrolik silindir mühürünün yanmasını önler;Uzun süreli sürekli yüksek yüklü erime koşullarında istikrarlı performans.

5Uygulanabilir endüstriler ve fırın kapasitesi aralığı

• Ferro alaşımları eritme: Ferrosilikon, silikomangan, ferronikel, ferrokrom, ferrovanadyum daldırılmış yay fırınları
• Kimyasal erime: Endüstriyel silikon, kalsiyum karbid, sarı fosfor erime fırınları
• Demiri olmayan metalürji: Bakır slag, alüminyum kül, kurşun-zink kapalı rafiner elektrik fırınları
• Kapasite kapsamı: 6.300kVA, 12.500kVA, 16.500kVA, 25.000kVA, 33.000kVA, 45.000kVA, 63.000kVA tam spesifikasyonlu metallürjik fırınlar

6. Seçenek Eşleşme Yapılandırmaları

1. Gerçek zamanlı sıkıştırma basıncı ve fren pozisyonu çevrimiçi izleme alarm sistemi
2. Yüksek sıcaklıkta paslanmaz çelik sıcaktan koruyucu kalkan
3. Fren sürtünme ayakkabıları için kendiliğinden telafi edici bileşik giyin
4. Entegre kaygan hidrolik silindir kolektif sistemi
5. Tam yedek parça paketi: disk yayları, vulkanize fren ayakkabıları, hidrolik mühürleme kitleri

7Tüm Yaşam Döngüsü Hizmet Garanti

1. Özel standart dışı tasarım: Elektrot çapı ve fırın işletim parametrelerine göre fren iç çapını, sıkıştırma darbeyi, yay grubu miktarını ve kayma darbeyi özelleştirin
2. Yerel teknik inceleme: Profesyonel mühendisler elektrot kayma sistemi için genel eşleşme şeması sağlar
3. Sıkı fabrika denetimi: Teslimattan önce sıkıştırma gücü yorgunluk testi, hidrolik sızıntı testi ve kilitleme mantığı testi
4. Satış sonrası destek: Tüm montaj garantisi, fren ayakkabılarının, disk yaylarının ve diğer hassas yedek parçaların uzun süreli tedarikleri, ülke çapında yerleşik montaj ve bakım
