Su Soğutmalı Borulu Kompansatör

Menşe yeri	Çin
Marka adı	Shaanxi Chengda
Sertifika	ISO 9001
Model numarası	Ekipman işleme kapasitesine göre pazarlık yapın
Min sipariş miktarı	1 adet
Fiyat	The price will be negotiated based on the technical requirements and supply scope of Party A
Ambalaj bilgileri	A Tarafının özel gereksinimlerine göre tartışın
Teslim süresi	2 ay
Ödeme koşulları	L/C,T/T,Western Union
Yetenek temini	Üretim tedarik zincirini tamamlayın, zamanında tedarik edin ve kalite standartlarını karşılayın

Ürün ayrıntıları

Yedek parça	kalıp sıcaklık kontrolörü	Ağırlık	Belirli bir bölüme bağlıdır
Ticari marka	Howo	Anahtar Kelimeler	iki malzeme oransal valf
Çekirdek Bileşenler	Motor	Motor Markası	ametek
Dirençli Sıcaklık	250 ℃	Tek Paket Boyutu	25X20X5cm
Vurgulamak	Su Soğutmalı Borulu Kompansatör yedek parça , Su soğutmalı Borulu Kompansatör , Endüstriyel kullanım için Su Soğutmalı Kompansatör

Mesaj bırakın

Ürün Açıklaması

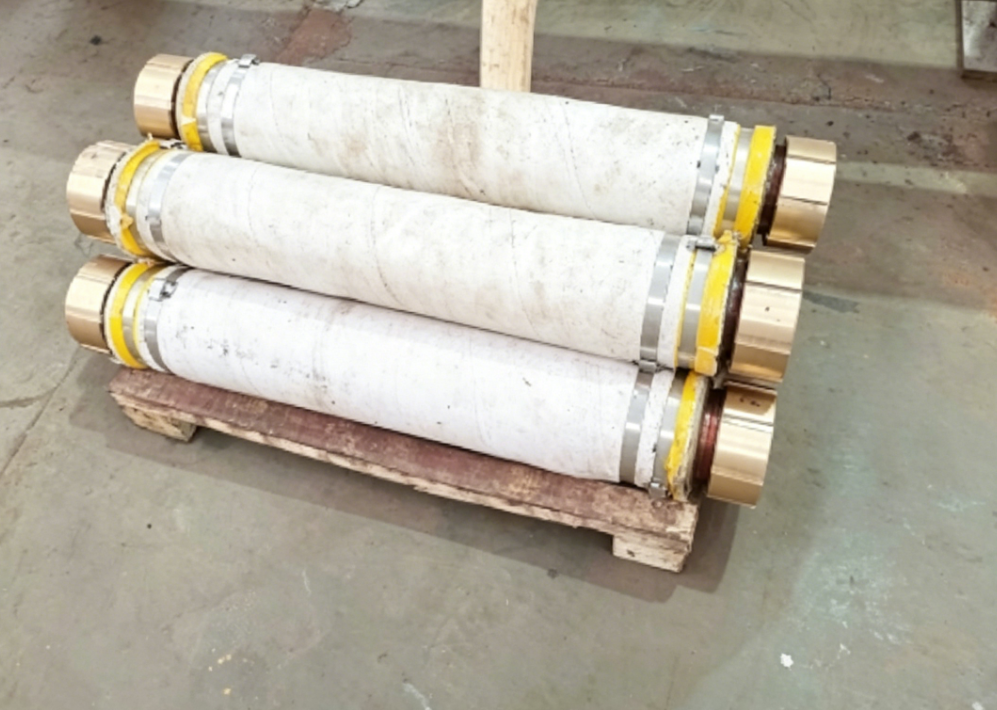

Su Soğutmalı Borulu Kompansatör

Ürüne Genel Bakış

Su soğutmalı boru şeklinde kompansatör (iletkenlik ve soğutmayı birleştiren, metalurjik elektrikli fırına özel, su soğutmalı genleşme derzi), tozaltı ark fırınları, elektrik ark fırınları ve arıtma fırınlarının kısa net sistemi için temel entegre iletken ve soğutma armatürü olarak hizmet eder. Fırın transformatörlerinin ikincil çıkış bakır borusu ile kısa ağın ön fırın iletken bakır boruları arasına monte edilir ve dört ana işlevi birleştirir: yüksek akım iletimi, sirkülasyonlu su soğutma, çok boyutlu yer değiştirme dengeleme ve titreşim sönümleme.

Çift katmanlı boru şeklinde sandviç su soğutma yapısını benimseyen iletken gövdesi yüksek saflıkta bakırdan yapılmıştır. Dolaşan soğutma suyu, fırından gelen yüksek akım ve radyant yüksek sıcaklığın ürettiği Joule ısısını sürekli olarak dağıtır. Bu arada, termal genleşme ve daralmanın neden olduğu eksenel yer değiştirmeyi, yerinde kurulumdan kaynaklanan montaj hatalarını ve eritme sırasındaki alternatif elektromanyetik titreşimi emer. Bu, kısa net bakır boruların ve transformatör bakır çubuklarının stres çatlamasını, su sızıntısını ve iletken yanmasını önleyerek eritme sistemlerinin 24 saat sürekli stabil çalışmasını sağlar. Yüksek yüklü metalurjik elektrikli fırın kısa ağları için vazgeçilmez bir güvenlik eşleştirme bileşenidir.

Yapısal Kompozisyon

İç İletken Boru (Ana İletken Katman)

Yüksek iletkenliğe ve düşük dirence sahip, elektrikli fırınların ikincil tarafında ultra büyük çalışma akımını taşıyan ve doğrudan soğutma ortamıyla temas eden dikişsiz T2 yüksek saflıkta bakır boru. Temas direncini kesmek ve ısı oluşumundan kaynaklanan aşınmayı azaltmak için her iki uçta da gümüş kaplı temas yüzeyleri ile entegre olarak dövülmüş flanşlar veya konik manşon iletken bağlantılar oluşturulmuştur.
Su Soğutmalı Sandviç Kavitesi

Tamamen kaynaklı iç ve dış borulardan oluşan, su giriş ve çıkış nozullarıyla donatılmış, sızdırmaz bir su sirkülasyonu ara katmanı. Soğutma suyu, ölü bölgeleri soğutmadan iletken bakır borunun her yerinde dolaşır, iletken ısıyı ve yüksek radyant sıcaklığı fırınlardan hızla uzaklaştırır.
Kayar Genişleme ve Dengeleme Mekanizması

İç borunun hassas şekilde oturan teleskopik bölümü, nihai gerilim altında yırtılmanın neden olduğu su sızıntısını önlemek için kılavuz sınırlayıcı düşmeyi önleyici yapıyla uyumlu olarak serbest eksenel genleşmeye ve büzülmeye izin verir; küçük radyal ve açısal kaymanın telafisini destekler.
Yalıtım Koruyucu Dış Katman

Yüksek mukavemetli, yüksek sıcaklığa dayanıklı cam elyaf yalıtım kılıfı, harici metal bileşenlerin kısa devrelerini izole eder, ısıyı yalıtır ve sahadaki yanma riskini azaltmak için haşlanmayı önler.
Sabitleme ve Sızdırmazlık Düzenekleri

Isıya dayanıklı kauçuk contalar ve yüksek mukavemetli paslanmaz çelik cıvatalar, uzun süreli yüksek sıcaklıktaki titreşimli çalışma koşullarında sızıntı olmadan flanş yüzeylerinde çok katmanlı sızdırmazlık sağlar. Teleskopik dengeleme durumunu görsel olarak kontrol etmek için bir uzama gözlem işareti eklenmiştir.

Temel Teknik Parametreler

Genel Özellikler

Parametre Öğesi	Standart Teknik Dizin	Özelleştirilebilir Genişletilmiş Aralık
İletken Malzeme	T2 Yüksek Saflıkta Bakır	Oksijensiz Bakır, Gümüş Kaplama Bakır (Yüksek Akım İçin Ağır Hizmet Modeli)
İletken Kesit Alanı	300~3200mm²	3500/4000mm²'ye kadar özel büyük boy bölüm
Uyarlanabilir Çalışma Akımı	1000A~35000A	Maks. tozaltı ark ocağı kısa ağları için 50000A desteği
Tazminat Modu	Eksenel telafi öncelikle, küçük radyal ve açısal telafi	Özel çift yönlü teleskopik model
Standart Kompanzasyon Stroku	±50mm, ±80mm, ±120mm	Maks. isteğe bağlı olarak teleskopik strok ±150mm
Soğutma Suyu Devresi	Tam alanlı çift katmanlı sandviç su soğutma	İki yapı: çift taraflı su girişi/çıkışı, tek giriş ve tek çıkış
Soğutma Suyu Basıncı	0.2~0.4MPa	Maks. taşıma basıncı 0.6MPa
Giriş Soğutma Suyu Sıcaklığı	≤35°C	Yüksek sıcaklıktaki çalışma koşullarına uygun, yumuşatılmış sirkülasyon suyu
Ortam Çalışma Sıcaklığı	-20°C~650°C	Yüksek sıcaklık fırınlarına yakın alanlar için güçlendirilmiş ısı yalıtım modeli
Bağlantı Türü	Flanş cıvata bağlantısı, konik manşon kelepçe bağlantısı	Özel hızlı takılabilir, kaynaklı flanşlar
Yalıtım Dayanım Gerilimi	≥3kV güç frekansı dayanım gerilimi	Yüksek gerilim kısa ağları için 5kV'a yükseltilebilir
Standart Toplam Uzunluk	600/800/1000/1200mm	400 mm'den 2000 mm'ye kadar özel uzunluk
Uygulanabilir Ortam	Yumuşatılmış dolaşan soğutma suyu	Saf su, kapalı devre soğutulmuş su

Temel Performans Göstergeleri

Temas Direnci: ≤0,03μΩ (ısı kaybını azaltmak için gümüş kaplamalı bağlantılarda daha düşük)
Soğutma Verimliliği: Saatte 15~120kW tek ünite ısı dağıtma kapasitesi, aşırı ısınmayı ve kızgın bakır gövdeleri ortadan kaldırır
Titreşim Direnci: Sürekli çalışmada gevşek bağlantılar veya su sızıntısı olmadan eritme sırasında alternatif elektromanyetik titreşime dayanabilir
Hizmet Ömrü: Normal yumuşak su çalışma koşullarında ≥5 yıl, düzenli bakımla 8 yıla kadar uzatılabilir

Temel Ürün Avantajları (Promosyonlu Satış Noktaları)

1. Enerji Tasarrufu için Entegre İletim ve Su Soğutma

Tam kapsamlı çift katmanlı sandviç su soğutması, yerel yüksek sıcaklıktaki ölü bölgeleri ortadan kaldırır, tüm kısa ağ sisteminin sıcaklık artışını büyük ölçüde azaltır ve transformatörlerin ve bakır çubukların reaktif güç kaybını azaltır. Sıradan çıplak bakır esnek konektörlerle karşılaştırıldığında, güç tüketimini %8~%15 oranında azaltır ve iletken parçaların yanmasından kaynaklanan kapanma arızalarını önler.

2. Ekipman Stresini Ortadan Kaldırmak için Çok Boyutlu Yer Değiştirme Telafisi

Üç büyük çalışma koşulu sorununu aynı anda çözer:

① Yüksek sıcaklıkta termal genleşme ve soğuk büzülmenin neden olduğu eksenel genleşme ve büzülme;

② Ekipman kurulumundan ve inşaat mühendisliği temellerinden montaj sapmaları;

③ Eritme sırasında değişen elektromanyetik kuvvet tarafından üretilen sürekli titreşim.

Transformatörlerin ve iletken bakır boruların kaynaklarını stres hasarlarından korur ve bakım sıklığını keskin bir şekilde azaltır.

3. Ultra Büyük Akıma Uygun Yüksek İletkenlik ve Düşük Kayıp

Yeterli iletken kesite sahip, bütünleşik olarak oluşturulmuş dikişsiz T2 bakır. Her iki uçtaki flanşlardaki gümüş kaplama yüzeyler, ağır akım altında kontrol edilebilir sıcaklık artışıyla birlikte ultra düşük temas direnci sağlar. Ferrosilikon, silikomangan, ferrovanadyum, sarı fosfor ve kalsiyum karbür için tozaltı ark fırınlarının yanı sıra yüksek yük koşullarında çelik üretimi yapan elektrik ark fırınlarıyla da uyumludur.

4. Uzun Süreli Sızıntısız Çalışma için Güvenilir Sızdırmazlık

Sandviç boşluklar için tam kaynak işlemi ve kompozit çok katmanlı flanş yalıtımı, alternatif soğuk ve sıcak ile sürekli titreşime direnç göstererek gizli sızıntı ve su damlama risklerini ortadan kaldırır. Sınırlı bir gerilim önleyici yapı, maksimum teleskopik hareket sırasında boşluğun yırtılmasını önleyerek sürekli eritme sırasında su sızıntısı nedeniyle üretimin durdurulmasını önler.

5. Kompakt Yapı, Kolay Kurulum ve Bakım

Entegre boru şeklindeki tasarım, minimum yer kaplar ve dar ön fırın kısa ağ düzenlerine uyum sağlar. Harici su soğutma hortumuna gerek yoktur; elektrik ve su devreleri sahada eşzamanlı olarak bağlanabilir; sökme ve takma işlemleri yalnızca flanş cıvatalarının çıkarılmasıyla tamamlanır. Aşınmış sızdırmazlık parçaları, kompansatörün tamamı yerine ayrı ayrı değiştirilebilir, bu da işletme ve bakım maliyetlerini önemli ölçüde azaltır.

6. Her Türlü Metalurji Fırını için Tam Durumda Özelleştirme

Küçük arıtma fırınlarından büyük ölçekli 10.000 kVA tozaltı ark fırınlarına kadar çeşitli fırınlara uyacak şekilde özelleştirilebilir kesit, uzunluk, dengeleme stroku, su giriş/çıkış düzeni ve flanş boyutları. Su soğutmalı kablolar, iletken çapraz kollar ve musluk deliği açıcıları dahil kısa ağ aksesuarlarının komple setleri birlikte temin edilebilir.

Uygulanabilir Endüstriler ve Eşleştirme Ekipmanları

Demir Alaşımlı İzabe: Ferrosilikon, silikomangan, ferrokrom, ferrovanadyum ve ferronikel için kısa ağlı tozaltı ark fırınları sistemleri
Kalsiyum Karbür ve Sarı Fosfor: Büyük kapalı tozaltı ark fırınlarının ikincil iletken bağlantıları
Çelik üretimi: AC/DC elektrik ark ocakları ve LF pota rafine fırınlarının kısa net iletken soğutması
Demir Dışı Eritme: Bakır, alüminyum, kurşun-çinko izabe fırınları ve indirgeme fırınlarının yüksek akım iletken sistemleri
Eşleşen Aksesuarlar: Elektrikli fırın transformatörleri, su soğutmalı iletken bakır borular, su soğutmalı kablolar, iletken çapraz kollar ve komple kısa ağ bağlantı parçaları

Ürün Seçimi Yönergeleri

Çekirdek seçim parametreleri: Fırın transformatörünün anma sekonder akımı, kısa net bakır borunun dış çapı, yerinde ayrılmış kurulum uzunluğu, gerekli teleskopik dengeleme stroku, soğutma suyu besleme basıncı
Ağır çalışma koşulları için (akım>25000A), ısı oluşumunu azaltmak için gümüş kaplamalı flanşlara ve genişletilmiş su soğutmalı ara katmanlara sahip yükseltilmiş modelleri seçin
Yüksek sıcaklıktaki fırın gövdelerine bitişik alanlar için, kalınlaştırılmış yüksek sıcaklığa dayanıklı fiberglas yalıtım kılıflarına sahip modelleri seçin
Su sertliği yüksek olan fabrikalarda kompansatörün iç su kanallarının ömrünü uzatmak amacıyla yumuşak su sirkülasyon sistemi tavsiye edilir.

Promosyon Başlıkları

Su Soğutmalı Borulu Kompansatör | Metalurji Elektrikli Fırın Kısa Ağları için Entegre İletken ve Soğutma Genleşme Derzi
Yüksek Akımlı Su Soğutmalı Kompansatör, Tozaltı Ark Ocakları ve Elektrik Ark Ocakları için Özel Deplasman ve Titreşim Emici Cihaz
Çift Katmanlı Sandviç Su Soğutmalı Borulu Kompansatör, Aşırı Isınmayı Önleyen Verimli Soğutma ve Su Sızıntısına Karşı Termal Genleşme Telafisi
1000A'dan 50000A'ya kadar Tüm Endüstriyel Ergitme Elektrikli Fırınlarıyla Uyumlu Özel Su Soğutmalı Borulu Kompansatör

Dış Ticaret Resmi Web Sitesi için Kısa İngilizce Tanıtımı

Su Soğutmalı Borulu Kompansatör

Su soğutmalı boru şeklindeki kompansatör, tozaltı ark ocakları, elektrik ark ocakları ve rafinaj fırınlarının kısa net sistemi için özel olarak tasarlanmış entegre bir iletken ve soğutma armatürüdür. Fırın transformatörlerinin sekonder bakır borusu ile fırın cephesindeki iletken bakır borular arasına monte edilir.

İletken gövde olarak T2 yüksek saflıkta bakır ile çift katmanlı boru şeklinde su soğutma sandviç yapısını benimseyen, dolaşan soğutma suyu, Joule ısısını ve radyan yüksek sıcaklığı fırınlardan sürekli olarak uzaklaştırır. Kısa net bakır boruların ve transformatör bakır çubuklarının stres çatlamasını ve yanmasını önleyerek termal genleşmeden, kurulum sapmalarından ve elektromanyetik titreşimden kaynaklanan eksenel yer değiştirmeyi emer.

Özelleştirilebilir iletken kesit, telafi stroku, toplam uzunluk ve bağlantı modları. Ferroalyaj, kalsiyum karbür, çelik üretimi ve demir dışı metaller için izabe fırınlarında yaygın olarak uygulanır. Ağır akım ve yüksek sıcaklıktaki zorlu çalışma koşullarında stabil çalışarak güç tüketimini ve bakım maliyetlerini azaltır.
