İletici çapraz kol

Menşe yeri	Çin
Marka adı	Shaanxi Chengda
Sertifika	ISO 9001
Model numarası	Ekipman işleme kapasitesine göre pazarlık yapın
Min sipariş miktarı	1 adet
Fiyat	The price will be negotiated based on the technical requirements and supply scope of Party A
Ambalaj bilgileri	A Tarafının özel gereksinimlerine göre tartışın
Teslim süresi	2 ay
Ödeme koşulları	L/C,D/P,T/T,Western Union
Yetenek temini	Üretim tedarik zincirini tamamlayın, zamanında tedarik edin ve kalite standartlarını karşılayın

Ürün ayrıntıları

Garanti	1 Yıl	İşlev	Değiştirme/Onarım
Başvuru	altın madenciliği; kuyruk taraması	Yük Kapasitesi	30 ton
Fiyat aralığı	Parçaya Göre Değişir	Dayanıklılık	Yüksek
Vurgulamak	İletken Çapraz Kol yedek parçası , Çapraz Kol elektrik bileşeni , Garanti ile İletken Çapraz Kol

Mesaj bırakın

Ürün Açıklaması

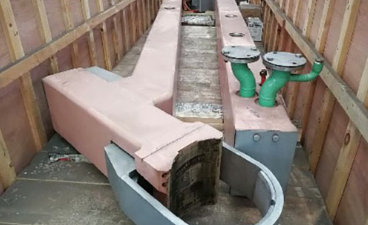

İletken Çapraz Kol

1. Ürüne Genel Bakış

Elektrot iletken kolu olarak da adlandırılan iletken çapraz kol, tozaltı ark fırınları, ferroalyaj fırınları, endüstriyel silikon fırınları, kalsiyum karbür fırınları ve kapalı rafinasyon fırınları için elektrot kaldırma sisteminin temel temel bileşenidir. İki temel işlevi birleştirir: elektrot mekanik desteği ve büyük akım güç iletimi, bir ucunda su soğutmalı kabloların bağlanması ve diğer ucunda elektrot kelepçeleri.

Geleneksel ayrılmış kısa ağ yapısı, karmaşık düzen, birçok yalıtım parçası, yüksek devre empedansı, ciddi ısı üretimi ve büyük güç kaybı içeren bağımsız iletken bakır borular artı çelik destek kirişlerini benimser. Entegre su soğutmalı iletken çapraz kolumuz, dahili sirkülasyonlu soğutma suyu kanallarına sahip bakır-çelik kompozit veya alüminyum-çelik kompozit içi boş kutu yapısını benimser. Çok sayıda ara iletken ve yalıtkan parçayı iptal eder, iletken yolu büyük ölçüde kısaltır, yüzey etkisini ve empedans kaybını azaltır, ark çalışmasını stabilize eder ve eritme güç tüketimini önemli ölçüde azaltır. İzabe işletmelerinin kısa ağ enerji tasarruflu dönüşümü için temel yükseltme parçası olan 6.300kVA–63.000kVA tam seri metalurjik elektrikli fırınlarla geniş ölçüde uyumludur.

2. Ana Ürün Sınıflandırması

2.1 Bakır-Çelik Kompozit Su Soğutmalı İletken Çapraz Kol (Premium Standart Model)

Malzeme: Yüksek iletkenliğe sahip oksijensiz bakır + yüksek mukavemetli karbon çeliğinden oluşan bileşik plaka, entegre içi boş kutu kaynağı, dahili çift katmanlı labirent soğutma suyu kanalı
Eşleşen fırınlar: 16.500–63.000kVA orta ve büyük kapalı tozaltı ark fırınları, endüstriyel silikon fırınları, ferroalyaj fırınları
Temel avantajlar: Ultra düşük direnç, mükemmel akım taşıma kapasitesi, güçlü yapısal sağlamlık, elektrot kaldırma sırasında küçük titreşim; homojen dahili su soğutma, düşük yüzey sıcaklığı, fırın gövdesiyle senkronize uzun servis ömrü
Uygulama: Sıkı enerji tasarrufu ve çevre koruma gereksinimlerine sahip, yüksek güçlü, yüksek akımlı, tamamen kapalı fırınlar

2.2 Alüminyum-Çelik Kompozit İletken Çapraz Kol (Hafif, Uygun Maliyetli Model)

Malzeme: Yüksek saflıkta iletken alüminyum kaplı çelik levha, hafif içi boş kutu su soğutmalı yapı
Uyumlu fırınlar: 6.300–25.000kVA küçük ve orta ölçekli kalsiyum karbür, silikomangan, ferronikel fırınları
Temel avantajlar: Hafif kendi ağırlığı, elektrot hidrolik sisteminin küçük kaldırma yükü, düşük üretim maliyeti, kolay taşıma ve kurulum
Uygulama: Orta ısı yüküne sahip açık ve yarı kapalı küçük ve orta kapasiteli elektrikli fırınlar

2.3 Entegre Kısa Ağlı Hepsi Bir Arada İletken Çapraz Kol (Akıllı İleri Teknoloji Model)

Yükseltilmiş konfigürasyon: Entegre arka iletken bakır taban plakası, dahili sıcaklık ve su akışı algılama sensörü, yüksek mukavemetli yalıtımlı bağlantı flanşı, entegre hızlı değiştirilebilen elektrot tutucu arayüzü
Uyumlu fırınlar: 33.000–63.000kVA ultra büyük akıllı insansız izabe fırınları
Temel avantajlar: Basitleştirilmiş genel kısa ağ düzeni, daha az bağlantı noktası, daha düşük temas direnci; gerçek zamanlı soğutma durumu izleme, otomatik aşırı sıcaklık alarmı, uygun çevrimiçi bakım

3. Çekirdek Yapı ve Çalışma Prensibi

İletken çapraz kolun tamamı beş çekirdek düzeneğinden oluşur: kompozit iletken kol gövdesi, dahili sirkülasyonlu su soğutma kanalı, arka iletken geçiş plakası, ön elektrot kelepçesi bağlantı ucu ve yalıtımlı destek tabanı.

Kompozit İletken Kol Gövdesi

Bakır/alüminyum-çelik çift katmanlı kompozit plakayı benimser. Bakır/alüminyum katman büyük akım iletimini üstlenirken çelik katman mekanik taşıma mukavemeti sağlar. İçi boş dikdörtgen kutu yapısı akım dağıtımını optimize eder ve cilt etkisini bastırır.
Kapalı Sirkülasyonlu Su Soğutma Kanalı

Bağımsız ayrılmış labirent su kanalı tasarımı, yerel ölü suyun aşırı ısınmasını ortadan kaldırır. Soğutma suyu, yüksek akımın ürettiği joule ısısını sürekli olarak uzaklaştırmak için kol gövdesi içinde dolaşır, kol yüzey sıcaklığını güvenli sınırın altında tutar, yalıtımın eskimesini ve termal deformasyonu önler.
Arka İletken Geçiş Plakası

Su soğutmalı kablo terminalleri ile doğrudan bağlanan, entegre kaynaklı kalın bakır plaka, geniş temas alanı, düzgün akım dağılımı ve son derece düşük temas direnci.
Ön Kelepçe Bağlantı Ucu

Elektrot tutucuyla uyumlu hassas işlenmiş montaj yüzeyi, güvenilir kilitleme yapısı, elektrot kaymasını ve ark titremesini önlemek için kararlı sıkma kuvveti.
Yalıtımlı Destek Tabanı

Yüksek sıcaklığa dayanıklı entegre yalıtım blokları, yüklü çapraz kolu elektrot kaldırma standı sütunundan izole ederek tüm kaldırma sisteminin elektrik kaçağı ve kısa devre risklerini ortadan kaldırır.

4. Temel Ürün Avantajları

4.1 Düşük Empedans ve Önemli Enerji Tasarrufu

Entegre iletken yapı, akım iletim yolunu kısaltır, gereksiz ara bakır boruları ve yalıtım parçalarını ortadan kaldırır, yüzey etkisini etkili bir şekilde zayıflatır, kısa ağ empedansını %30-%50 oranında azaltır. Uzun süreli tam yükte çalışma altında eritme güç tüketimi belirgin bir şekilde azalır ve bu da dikkate değer ekonomik faydalar sağlar.

4.2 Yüksek Yapısal Sertlik ve Kararlı Eritme Durumu

İçi boş kutu kompozit yapısı, güçlü bükülme direncine ve titreşim önleme performansına sahiptir. Elektrot kaldırma ve indirme, şiddetli sallanma olmadan sorunsuz bir şekilde çalışır, ark yanması stabildir, fırın sıcaklığı alanı tekdüzedir, alaşım bileşimi dalgalanması azalır, nihai ürün verimi artar.

4.3 Entegre Su Soğutma, Uzun Hizmet Ömrü

Tam çevreleyen dahili zorlamalı su soğutması, çapraz kolun genel sıcaklık artışını kontrol eder, iletken katmanın yerel aşırı ısınmadan yanmasını önler. Aşınmaya dayanıklı ve oksidasyon önleyici yüzey işlemi, geleneksel ayrılmış iletken kiriş yapısından çok daha uzun hizmet ömrü, sık sık değiştirme kesintisi kaybını azaltır.

4.4 Basitleştirilmiş Kısa Ağ Düzeni, Daha Düşük Bakım Maliyeti

Karmaşık ara iletken bileşenleri iptal edin; daha az bağlantı flanşı ve sızdırmazlık noktası; Modüler bölünmüş yapı, traversin tamamını çıkarmadan kısmi sökme ve değiştirmeye olanak tanır, günlük muayene ve bakım daha rahattır, daha az yedek parça tüketimi sağlanır.

4.5 Hafif Tasarım, Küçük Kaldırma Yükü

Alüminyum-çelik kompozit model, kendi ağırlığını büyük ölçüde azaltır, elektrotlu hidrolik kaldırma silindirinin çıkış gücü talebini azaltır, hidrolik istasyonun ve kaldırma mekanik parçalarının servis ömrünü uzatır.

4.6 Güvenli ve Güvenilir Çok Katmanlı Koruma

Elektrik kaçağını önlemek için çapraz kol ile kaldırma çerçevesi arasında yüksek performanslı yalıtım tertibatıyla donatılmıştır; İsteğe bağlı çevrimiçi su sıcaklığı ve akışı izleme modülü, su kesildiğinde veya aşırı ısınma meydana geldiğinde otomatik alarm, ekipmanın yanma kazalarını etkili bir şekilde önler.

5. Uygulanabilir Endüstriler ve Fırın Kapasite Aralığı

Ferroalyaj eritme: Ferrosilikon, silikomangan, ferronikel, ferrokrom, ferrovanadyum tozaltı ark fırınları
Kimyasal eritme: Endüstriyel silikon, kalsiyum karbür, sarı fosfor eritme fırınları
Demir dışı metalurji: Bakır cürufu, alüminyum külü, kurşun-çinko kapalı rafinaj elektrikli fırınları
Kapasite kapsamı: 6.300kVA, 12.500kVA, 16.500kVA, 25.000kVA, 33.000kVA, 45.000kVA, 63.000kVA tam özellikli metalurji fırınları

6. İsteğe Bağlı Eşleştirme Yapılandırmaları

Çevrimiçi gerçek zamanlı su sıcaklığı ve akış izleme alarm sistemi
Yüksek mukavemetli entegre yalıtımlı destek tertibatı
Hızlı çıkarılabilen entegre elektrot tutucu bağlantı flanşı
Çapraz kol yüzeyi için sıçrama önleyici yüksek sıcaklık koruyucu kapak
Eşleşen soğutma suyu boru hattı bağlantıları ve filtrelerinden oluşan komple set

7. Tam Yaşam Döngüsü Servis Garantisi

Özel standart dışı tasarım: Fırın trafo akımına, elektrot çapına ve atölye alanına göre çapraz kol uzunluğunu, kesit boyutunu, soğutma suyu akışını ve arayüz düzenini optimize edin
Yerinde teknik araştırma: Profesyonel mühendisler genel kısa ağ eşleştirme optimizasyon şeması sağlar
Sıkı fabrika denetimi: Teslimattan önce hidrolik basınçlı su sızıntısı testi, direnç tespiti, yük titreşim testi ve kaynak hatası tespiti
Satış sonrası destek: Komple kol garantisi, uzun süreli kompozit levha, yalıtım blokları ve diğer yedek parçaların temini, ülke çapında yerinde kurulum ve bakım
