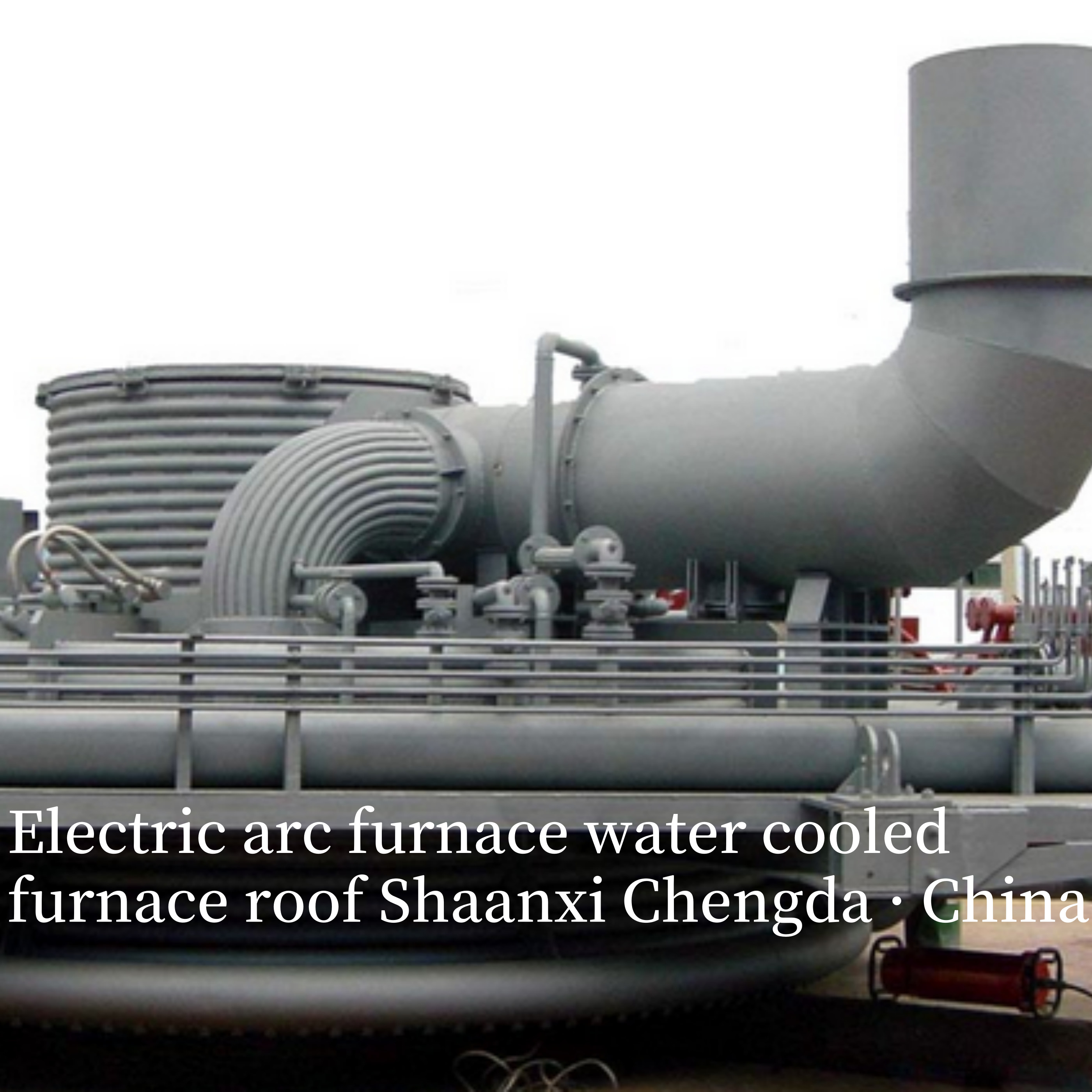

Elektrikli Yay Fırını Gelişmiş Soğutma Sistemi ile Su Soğutucu Kapak

  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
Menşe yeri Shaanxi, Çin
Marka adı Shaanxi Chengda
Sertifika ISO9001
Model numarası Su soğutmalı fırın çatısı
Min sipariş miktarı 1 takım
Fiyat The price will be negotiated based on the technical requirements and supply scope of Party A
Ambalaj bilgileri Partinin özel gereksinimlerine göre tartışın
Teslim süresi 2 ay
Ödeme koşulları L/C,D/A,D/P,T/T,Western Union,MoneyGram
Yetenek temini Tam üretim tedarik zinciri, zamanında tedarik ve kalite standartlarını karşılama
Ürün ayrıntıları
Vurgulamak

Elektrikli Yay Fırını Çatı

,

Elektrik Yay Fırını Su Soğutucu Çatı

,

Gelişmiş Soğutma Sistemi Su Soğutucu Çatı
Mesaj bırakın
Ürün Açıklaması

Elektrikli kemer fırını su soğutmalı fırın çatısı



Elektrikli Yay Fırını Su Soğutucu Kapak

Elektrikli ark fırının (EAF) su soğutmalı kapağı, çelik üretiminde, demir alaşım rafinerinde yaygın olarak kullanılan ekipmanlar için kritik bir termal koruma ve süreç kontrol bileşeni.ve demirsiz metal erimeGeleneksel ateşe dayanıklı tuğla kapaklarının yerineKapalı su dolaşımı yapısıFırının üst kısmını mühürlemek, yüksek sıcaklıkta yay radyasyonunu izole etmek ve fırın gazını yönetmek için.Modern yüksek verimli EAF operasyonları için vazgeçilmez hale getirmek.

1Temel Fonksiyonlar ve Çalışma İlkeleri

Temel İşlevler

Genel endüstriyel fırın kapaklarının aksine, EAF su soğutmalı kapak, aşırı koşullara (yüksek yay sıcaklığı, erimiş sıçramlar ve koroziv fırın gazı) dayanacak şekilde tasarlanmıştır.Dört ana fonksiyonu olan:
  • Yüksek Sıcaklıkta Koruma: 1600-2200 ° C'de yay radyasyonundan ve erimiş çelik / çamur sıçramalarından doğrudan temizlemeye dayanıklıdır, EAF'nin çelik kabuklarının deformasyonunu veya yanmasını önler ve fırın gövdesinin kullanım ömrünü uzatır.
  • Fırın Gazı Sıfırlama ve Geri Kazanma: Modern kapalı fırınlar için (örneğin, çelik üretimi için ultra yüksek güçlü fırınlar), karbon-zengin fırın gazını toplamak için fırın gövdesiyle birlikte hava geçirmez bir alan oluşturur.Bu gaz ya yakıt olarak yeniden kullanılır (enerji tüketimini azaltır) ya da emisyon standartlarına uygun olarak işlenir, toksik gaz sızıntısını önler.
  • Isı Kayıplarının Azaltılması: Su soğutmalı yapısı, geleneksel ateşli kapaklara kıyasla en üst ısı dağılımını en aza indirir, ısı kaybını %35-55 oranında azaltır,EAF'lerin ısı verimliliğini artırmak ve elektrik tüketimini azaltmak (genellikle 30 - 60 kWh/ton çelik).
  • Operasyonel Esneklik: Yapısal istikrarı korurken, bakım veya süreç geçişleri için duraklama süresini azaltırken sık sık açma / kapatmayı (skrap şarjı, elektrot ayarlama ve dokunma için) destekler.

Çalışma prensibi

İşletme prensibi:Soğutma suyu dolaşımı yoluyla sürekli ısı aktarımı, kapamanın aşırı fırın koşullarında bile güvenli bir sıcaklık aralığında kalmasını sağlar (dış duvar ≤80°C):
  1. Kapakın iç yapısı (çürük paneller veya gömülü sarmallar) dış kapalı bir soğutma sistemine (su pompaları, ısı değiştiricileri ve genişleme tankları dahil) bağlıdır.
  2. Düşük sıcaklıkta soğutma suyu (30-40 ° C, genellikle kalınlaşmayı önlemek için yumuşatılır veya demineralize edilir) kapağın iç kanallarına pompalandırılır.
  3. Fırından gelen yüksek sıcaklıklı ısı (ark radyasyonu, sıcak fırın gazı) kapağın iç duvarı tarafından emilir ve akan soğutma suyuna aktarılır.
  4. Isıtılmış su (50-60°C) kapağın dışına akıyor, ısı değiştiricileri (veya soğutma kuleleri) tarafından soğutulur ve sürekli, enerji verimli bir ısı dağılım döngüsü oluşturarak kapağa geri dönüştürülür.

2Yapısal Tasarım ve Malzeme Seçimi

EAF su soğutmalı kapağı, ısı direnci, korozyon direnci ve mekanik istikrarı dengelemek için seçilen malzemelerle modüler, yüksek dayanıklılıklı bir tasarıma sahiptir.
Yapısal bileşen Görev Tipik Malzemeler Tasarım Düşünceleri
Kapak gövde çerçevesi Tüm yapıyı destekler, kaldırma mekanizmalarına bağlanır Q355B düşük alaşımlı çelik (yüksek germe dayanıklılığı, iyi kaynaklılık) veya 16Mn çelik Yükseltme/kilitleme sırasında mekanik gerilimlere dayanmak için 12-16 mm kalınlaştırılmış
Suyla soğutulmuş paneller/silindirler Çekirdek ısı emici kısmı, kaplamanın iç/dış katmanlarını oluşturur - İç katman: 316L paslanmaz çelik (asidik fırın gazı, örneğin SO2 tarafından korozyona dayanıklı)

- Dış katman: Karbon çelik ( düşük sıcaklık ortamları için uygun maliyetli)		 Paneller: 8-12 mm kalınlığında, sıcak noktalardan kaçınmak için iç kanallar arasında 150-200 mm mesafe

Bobinler: Φ38-57 mm'lik ipsiz çelik borular (20# çelik) eşit su akışı için
Elektrot delikleri ve mühürleri Grafit elektrotları barındırır, gaz sızıntısını önler Yüksek sıcaklıklı grafit ambalajı + paslanmaz çelik basınç halkaları Delikler aşınmaya dayanıklı kollarla kaplıdır (elektrot sürtünmesine karşı) ve elektrot çapı değişiklikleri için ayarlanabilir mühürlere sahiptir
Kaldırma/kilitleme mekanizması Kapağın açılmasını / kapatılmasını sağlar, mühürleme baskısını sağlar Alaşımlı çelik menteşeler + hidrolik silindirler (veya pnevmatik aktüatörler) Yanlış hizalandırmayı önlemek için konum sensörleri ile donatılmış; hava geçirmezliğini sağlamak için kilitleme gücü ≥0,1 MPa
Su girişi/çıkışı bağlantıları Dış soğutma sistemine bağlanır 304 paslanmaz çelik hızlı bağlantılı eklemler (sızıntı önleme için O halkalı mühürlerle) Durdurma sırasında su geri akışını önlemek için kontrol valfleri ile tasarlanmıştır.
Isı yalıtım katmanı Dış ısı kaybını azaltır (dış duvar) Seramik lif battaniye (100-150 mm kalınlığında, 800 °C'ye dayanır) Yükseltme bileşenlerini korumak ve operatör güvenliğini artırmak için dış çerçeveye uygulanır

3Ana teknik parametreler

Parametreler, EAF'lerin kapasitesine (örneğin, 50 t, 100 t, 200 t çelik üretimi EAF'leri) ve süreç gereksinimlerine (örneğin, ultra yüksek güç, düşük karbonlu çelik üretimi) göre uyarlanır. Temel parametreler şunları içerir:
Parametre kategorisi Özel Göstericiler 100 ton çelik üretimi EAF için tipik değerler
Soğutma Su Sistemi Giriş sıcaklığı

Çıkış sıcaklığı

Su basıncı

Su akış hızı		 ≤40°C

≤ 60°C

0.5-0.7 MPa

120-150 m3/h
Yapısal Performans En yüksek dayanıklılık sıcaklığı (iç duvar)

Isı dağılım katsayısı

Sıfırlama sızıntısı oranı		 2200°C

≤ 120 W/m2·K

≤0,05% (çömlek gazı)
Çalışma parametreleri Kaldırma hızı

Kilitleme basıncı

Kullanım süresi		 0.8-1.2 m/min

0.12-0.15 MPa

3-5 yıl
Boyut parametreleri Çapraz EAF için çapı

Ağırlık

Elektrot deliğinin çapı		 4.5-5.5 m

8-12 ton

Φ400-600 mm

4Uygulama Senaryoları ve Performans Avantajları

Farklı erime amaçları için özel tasarımlarla çeşitli EAF türlerinde yaygın olarak kullanılır:
EAF Başvuru Türü Özel Tasarım Özellikleri Performans Avantajları
Çelik Endüstrisi(ultra yüksek güç, UHP) Büyük su akışı hızı (yüksek yay ısısını ele almak için), güçlendirilmiş elektrot mühürleri (CO geri kazanımı için) Çelik üretiminde elektrik tüketimini 40-60 kWh/ton azaltır; fırın gazı toplama oranı ≥98%
Ferroalloy Rafining EAF(örneğin, düşük karbonlu ferrokrom) Korrozyona dayanıklı iç paneller (krom bakımından zengindir), kompakt yapı Kaplama ömrünü 4-5 yıla uzatır; rafine sırasında krom kaybını % 1-2 azaltır
Demiri olmayan Erime EAF(örneğin, bakır alaşımının erimi) Sıcaklığa dayanıklı alaşım panelleri (2000°C+'ya dayanacak), iç yüzeyi temizlenmesi kolay Kapak malzemesinden alaşım kirliliğini önler; bakımı basitleştirir
Geleneksel ateşe dayanıklı tuğla kaplamalarla karşılaştırıldığında avantajları önemli:
Performans Metrikleri Suyla Soğutulmuş Kapak Geleneksel Ateşten Güçlü Kapak
Hizmet Hayatı 3-5 yıl 1-3 ay (sık sık değiştirilmesi gerekir)
Isı Kaybı % 35-55 oranında indirim Yüksek (toplam ısı kaybının% 20-30'unu oluşturur)
Bakım sıklığı 2-3 kez/yıl 1-2 kez/ay
Fırın gazı mühürlenmesi Sızıntı oranı ≤ 0,05% Kötü (sızıntı oranı ≥5%)

5Gündelik bakım ve hata yönetimi

Güvenli ve istikrarlı çalışmayı sağlamak için, sıkı günlük bakım ve zamanında hata çözümü gereklidir:

Gündelik bakım (vardiya başına)

  1. Soğutma sistemi kontrolü: Su giriş/çıkış sıcaklığını, basıncını ve akış hızını izleyin. Çıkış sıcaklığı 60°C'yi aşarsa veya basınç ≥0,1 MPa düşerse, boru tıkanıklığını veya sızıntılarını kontrol etmek için fırını durdurun.
  2. Mühürleme Denetimi: Elektrot deliklerinde ve kapak kenarlarında fırın gazı sızıntısı olup olmadığını kontrol etmek için gaz dedektörü kullanın. Sızıntı tespit edilirse eski grafit ambalajı veya dikişleri değiştirin.
  3. Yapı Denetimi: Kapak gövdesini taramak için kızılötesi termometre kullanın100°C'yi aşan yerel sıcaklıklar potansiyel boru tıkanıklığını veya su sıkıntısını gösterir.
  4. Yükseltme mekanizması kontrolü: Hidrolik silindirleri ve menteşeleri yağlama için kontrol edin; yanlış hizalandırmayı önlemek için konum sensörlerinin normal çalışmasını sağlayın.

Genel Hatalar ve Çözümler

Suç Fenomeni Muhtemel Sebep Çözüm
Yerel aşırı ısınma (≥100°C) Su borusunun tıkanması (kürüklenme veya çöplük birikimi) 1. Fırını durdurun ve boruları %5-8 klorhidratik asitle akıtın.
Elektrot deliklerinde fırın gazı sızıntısı Kullanılmış grafit ambalaj, gevşek basınç halkaları 1Basınç halkalarını sıkıştırın; 2. Paketi yüksek sıcaklıklı grafit malzemesiyle değiştirin.
Soğutma suyu basıncı düşüşü Boru yırtılması (yüksek sıcaklık yorgunluğu) veya eklemlerin gevşemesi 12. Yırtılmış boruları kaynaklayın veya arızalı eklemleri değiştirin.
Kaldırma mekanizmasının sıkışması Hinge aşınması, yetersiz yağlama 1Çubukları temizleyin ve yüksek sıcaklıkta yağlama yağı (örneğin molibden disülfür) uygulayın.


Elektrikli ark fırınlarının fırın kapağı yapılarının birçok türü vardır. Elektrikli ark fırınlarının farklı gücüne göre seçilebilir.

1Tuğla fırın kapağı

2Kutu tipi su soğutma fırını kapağı

3. Tüp tipi su soğutma fırını kapağı

4Atomlaştırma fırını kapağı
Bunların arasında tuğla tipi fırın kapağı sıradan güç yayı fırını için uygundur.
Kutup tipi su soğutulmuş fırın kapakları yüksek güçlü yay fırınları için uygundur
Tüp tipi su soğutulmuş fırın kapağı esas olarak ultra yüksek güçlü elektrikli yay fırında kullanılır ve atomlaştırma fırın kapağının geniş bir uygulama aralığı vardır ve temelde güçle sınırlı değildir.
Ultra yüksek güçli DC elektrik yay fırınının tasarımında, iyi soğutma etkisi olan ve en yaygın olarak kullanılan tüp tipi su soğutmalı fırın kapağı seçilir.

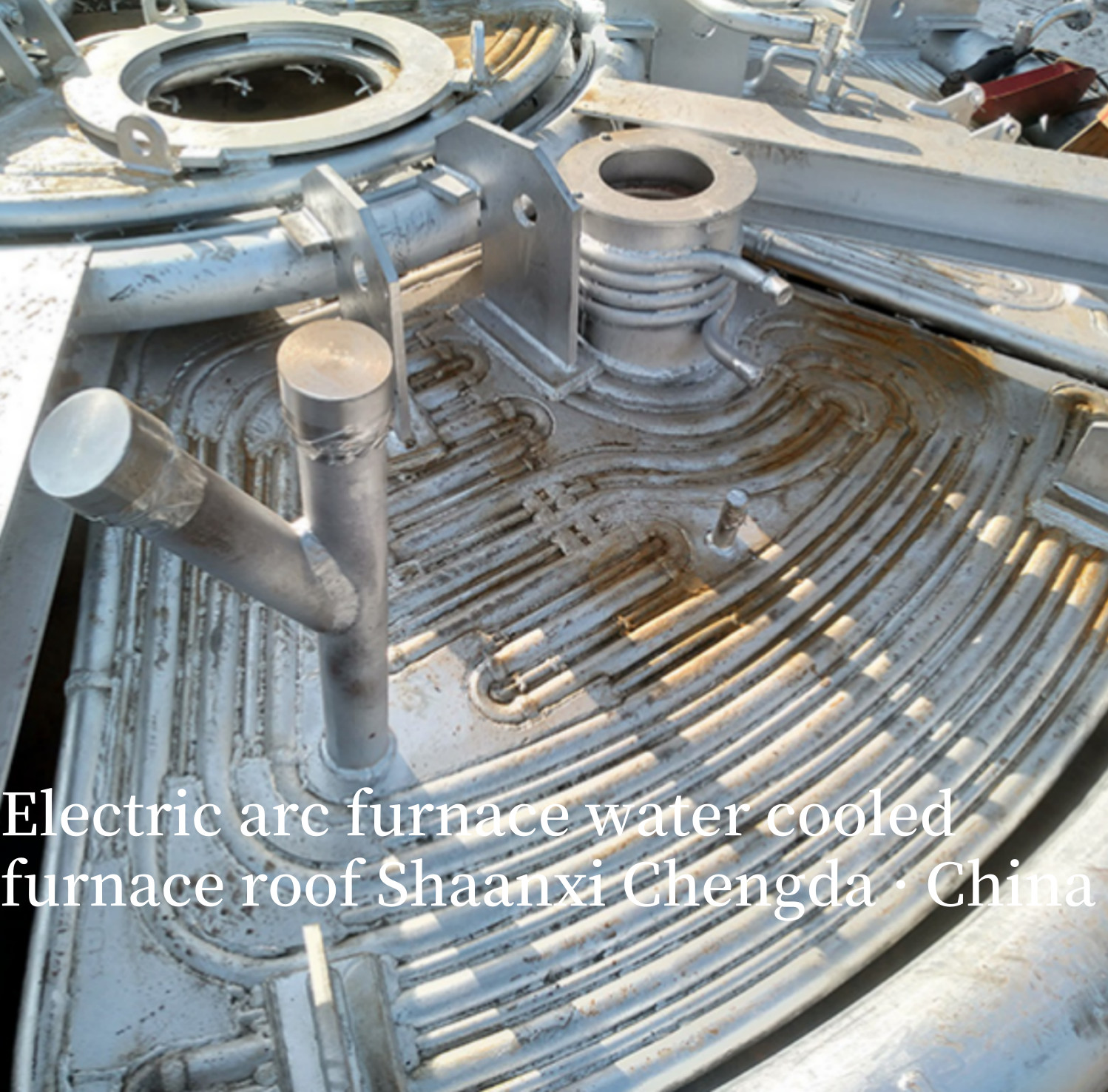

Su soğutma fırını kapağı yapısı şeması:


Elektrikli Yay Fırını Gelişmiş Soğutma Sistemi ile Su Soğutucu Kapak 0
