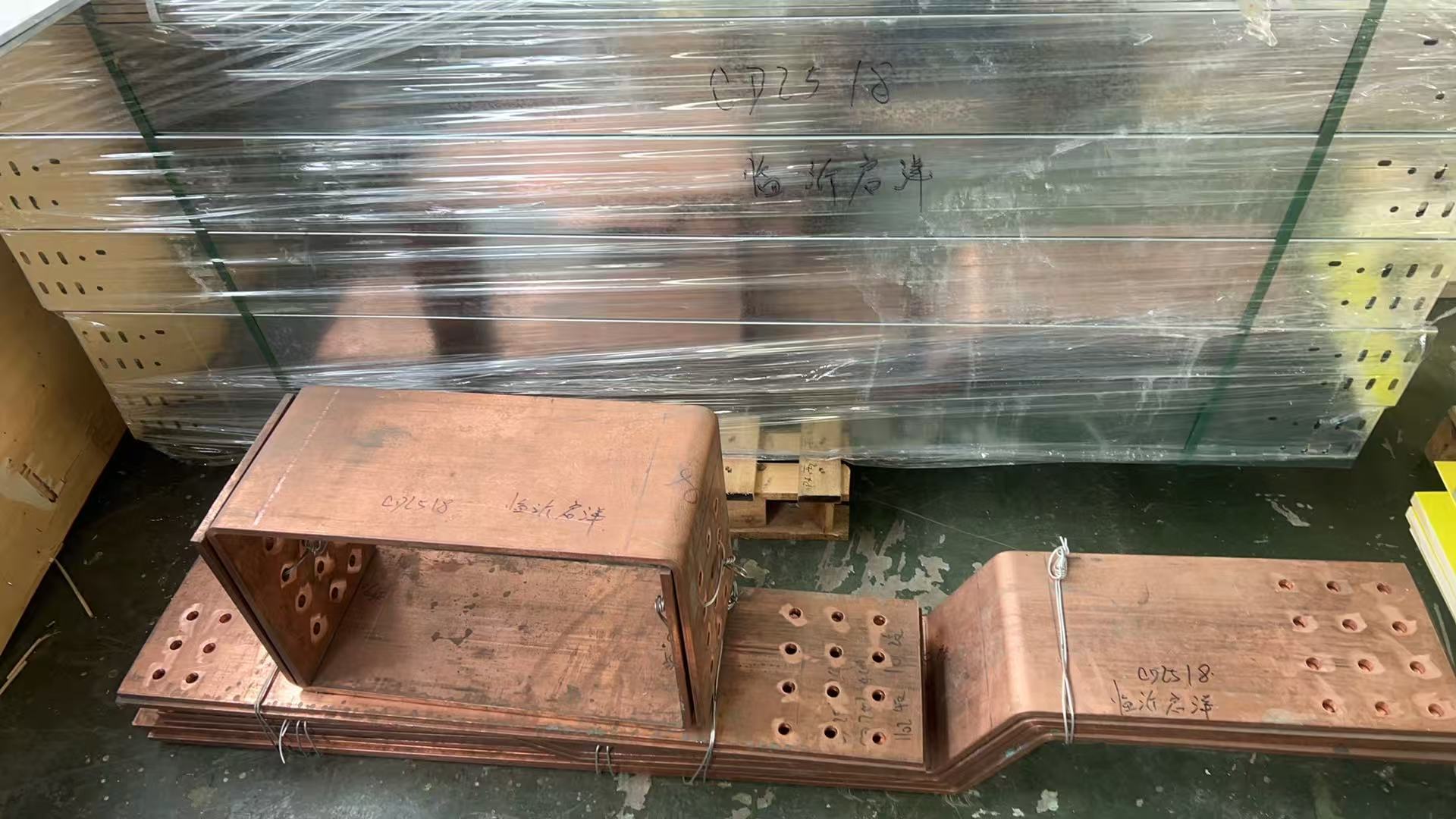

Elektrik Ark Ocakları için Kısa Devre Ağı

  • Short-Net for Electric Arc Furnaces
Menşe yeri Çin
Marka adı Shaanxi Chengda
Sertifika ISO 9001
Model numarası Ekipman işleme kapasitesine göre müzakere edin
Min sipariş miktarı 1 takım
Fiyat The price will be negotiated based on the technical requirements and supply scope of Party A
Ambalaj bilgileri Partinin özel gereksinimlerine göre tartışın
Teslim süresi 10 ~ 15 gün
Ödeme koşulları L/C,T/T,Western Union
Yetenek temini Tam üretim tedarik zinciri, zamanında tedarik ve kalite standartlarını karşılama

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Vurgulamak

elektrik ark ocağı yedek kısa devre ağı

,

elektrik ark ocağı yedek ağı

,

ocak kısa devre ağı yedek parçası
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
Mesaj bırakın
Ürün Açıklaması
Elektrik ark ocaklarının (EAF) ana devresindeki yüksek akımlı iletim bileşeni olarak, kısa ağ, transformatörün sekonder tarafından elektrotlara elektrik enerjisi iletimi gibi kritik bir görevi üstlenir. Performansı, EAF'nin eritme verimliliğini, enerji tüketimini ve operasyonel istikrarını doğrudan etkiler. Aşağıda ayrıntılı bir ürün tanıtımı bulunmaktadır:

1. Temel Tanım ve Ana İşlevler

  • Tanım: Kısa ağ, EAF transformatörünün alçak gerilim çıkış terminalinden grafit elektrotun sonuna kadar olan sekonder iletkenlerin genel terimini ifade eder. Pratik uygulamalarda, genellikle kompanzasyondan su soğutmalı kabloya kadar olan hat kesitini ifade eder ve bar tipi ve bakır boru tipi olarak ikiye ayrılır. Bunlardan, su soğutmalı bakır boru tipi, bakır malzemeden tasarruf sağlaması ve mükemmel soğutma etkisi nedeniyle ana gelişim yönü haline gelmiştir.
  • Ana İşlevler: Sadece bir elektrik enerjisi iletim kanalı olarak hizmet etmekle kalmaz, aynı zamanda elektrik arklarının simetrik dağılımını kontrol ederek ark kararlılığını ve enerji yoğunluğunu artırarak termal etkileri yoğunlaştırır. Aynı zamanda, elektrotların kısa süreli aşırı termal yüküne dayanabilir, EAF'nin hurda eritme ve diğer operasyonlar için kararlı bir şekilde yüksek sıcaklıklar üretmesini sağlar. Ek olarak, makul bir kısa ağ tasarımı, üç fazlı reaktansı dengeleyebilir ve enerji tüketimini azaltabilir.

2. Temel Bileşenler

Bileşen İşlev Açıklaması
Kompanzasyon : Çoğunlukla hava soğutmalı veya su soğutmalı, transformatör çıkışını iletken bakır boruya bağlar. Sıcaklık değişikliklerinden kaynaklanan uzunluk genişlemesini ve daralmasını telafi ederek bağlantı kararlılığını sağlar.
İletken Bakır Boru/Bar : Temel iletken bileşen. Her faz genellikle 2-4 U şeklinde boru ile donatılmıştır. Transformatör çıkışına bağlanan bölüm, transformatör çıkış formuna göre düzenlenir ve su soğutmalı kabloya bağlanan bölüm çoğunlukla eşkenar üçgen şeklinde düzenlenir. Bakır boru tipi, kendi sıcaklığını azaltmak için su soğutma sistemi ile işbirliği yapabilir.
Su Soğutmalı Kablo : İletken bakır boruyu iletken çapraz kola bağlayan özel bir su geçirgen kablo. SLDL serisi gibi modeller, farklı kapasitelerdeki EAF'lere uyarlanmıştır ve dinamik ve statik bağlantı parçalarının iletkenlik ve soğutma gereksinimlerini karşılar.
Paslanmaz Çelik Braket ve İzolatör : Braket, elektromanyetik kaybı önlemek için manyetik olmayan paslanmaz çelikten yapılmıştır. Fenolik cam bez plaka izolatörleri ile eşleştirilir ve iletkenler, elektriksel yalıtım ve mekanik destek sağlamak için paslanmaz çelik cıvatalarla sabitlenir.
Dövme Bakır Ayakkabı : Kapalı bir soğutma suyu devresi oluşturmak için kısa ağ ile seri olarak bağlanabilirken, elektrot ile kısa ağ arasındaki iletken bağlantıyı güçlendirerek akım iletim verimliliğini artırır.

3. Temel Teknik Parametreler

Farklı kapasitelerdeki EAF'ler için kısa ağların parametreleri önemli ölçüde farklılık gösterir. Aşağıda bazı ana özellikler için referans değerleri bulunmaktadır:
Nominal EAF Kapasitesi Nominal Transformatör Kapasitesi Sekonder Akım Elektrot Çapı Su Soğutmalı Kablo Modeli Empedans Dengesizlik Faktörü
6t 3.15MVA 9920A 300mm SLDL2400 ≤%5
12t 5MVA 14400A 350mm SLDL3600 ≤%5
15t 6.3MVA 16788A 350mm SLDL4000 ≤%5
20t 16MVA 36344A 400mm SLDL4400 ≤%5

4. Ürün Özellikleri

  • Yüksek Akım Uyarlanabilirliği: On binlerce amperlik ultra yüksek akımları taşıyabilir. Su soğutma sistemi ile, akım yoğunluğu geleneksel yapıların birkaç katıdır, aynı zamanda öz ağırlık önemli ölçüde azalır, EAF'lerin yüksek yoğunluklu eritme güç kaynağı gereksinimlerine uyum sağlar.
  • Düşük Kayıplı Tasarım: Bakır boru ve bakır ayakkabı, iletkenin ısısını hızla dağıtan ve yüksek sıcaklıklardan kaynaklanan elektrik enerjisi kaybını azaltan kapalı döngü bir soğutma suyu devresi oluşturmak için seri olarak bağlanır. Bazı düz reaktör tipi kısa ağlar, elektrot düzenlemesini optimize ederek karşılıklı endüktans elektromotor kuvvetini ve iletken direncini azaltır, böylece daha fazla elektrik enerjisi tasarrufu sağlar.
  • Zorlu Ortam Direnci: Bileşenler, EAF eritme sırasında yüksek sıcaklık ve yüksek iletken toz ortamında kararlı çalışma sağlayan yüksek sıcaklığa ve korozyona dayanıklı malzemelerden yapılmıştır. Yapısal tasarım ayrıca, eritme sırasında titreşime ve darbeye karşı koymak için mekanik mukavemeti de dikkate alır.
  • Güçlü Uyumluluk: EAF'ler ve batık ark ocakları gibi farklı ekipman türlerine ve nikel-demir ocakları ve endüstriyel silikon ocakları gibi farklı eritme senaryolarına göre ilgili yapılar ve parametrelerle özelleştirilebilir, güçlü bir uyarlanabilirliğe sahiptir.

5. Uygulama Senaryoları

Metalurji ve ilgili endüstriyel alanlarda yaygın olarak kullanılır, örneğin EAF çelik üretiminde hurda ikincil rafinasyonu, döküm kalitesini sağlamak için döküm endüstrisinde eriyik akış kontrolü ve metal işlemede çeşitli metal eritme işlemleri. Ayrıca, nikel-demir, ferrosilikon, kalsiyum karbür ve diğer ürünlerin eritme üretiminde kullanılan batık ark ocakları, kalsiyum karbür ocakları, sarı fosfor ocakları ve diğer ekipmanlar için de uygundur.
