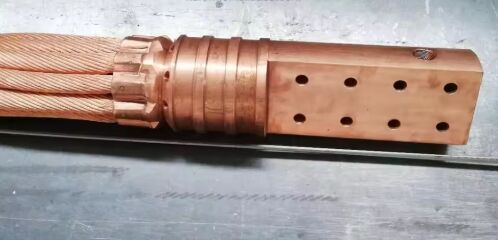

Elektrik Ark Ocağı (EAF) Potada Rafine Fırını (LRF) Uygulaması için Endüstriyel Sınıf Su Soğutmalı Güç Kablosu
| Menşe yeri | Çin |
|---|---|
| Marka adı | Shaanxi Chengda |
| Sertifika | ISO 9001 |
| Model numarası | Ekipman işleme kapasitesine göre müzakere edin |
| Min sipariş miktarı | 1 adet |
| Fiyat | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Ambalaj bilgileri | Partinin özel gereksinimlerine göre tartışın |
| Teslim süresi | 1 ay |
| Ödeme koşulları | L/C,T/T,Western Union |
| Yetenek temini | Tam üretim tedarik zinciri, zamanında tedarik ve kalite standartlarını karşılama |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | Endüstriyel su soğutmalı güç kablosu,EAF LRF güç kablosu,Garantili elektrik ark ocağı kablosu |
||
|---|---|---|---|
Ürün Açıklaması
Şunlar bir giriş niteliğindedir:
- Ana Özellikler
- Yüksek İletkenlik: Kablo direncini azaltmak, böylece güç iletim verimliliğini artırmak için özel malzemeler ve yapısal tasarımlar kullanır.
- Mükemmel Soğutma Performansı: Akımın ürettiği ısıyı etkili bir şekilde dağıtabilen, kablonun aşırı ısınmasını önleyen ve yüksek sıcaklıklı ortamlarda normal çalışmasını sağlayan bir su soğutma sistemi ile donatılmıştır.
- İyi Korozyon ve Oksidasyon Direnci: Kablonun metal parçaları genellikle paslanmaz çelik veya özel alaşımlardan yapılır ve dış kılıf yüksek sıcaklığa dayanıklı malzemelerden yapılır, bu da zorlu ortamlarda kararlı performansı koruyabilir.
- Yapısal Tasarım
- İletken: Genellikle kalaylı bakır örgülü tel veya emaye tel gibi yüksek iletkenlikli malzemelerden yapılır. Kalaylı bakır örgülü tel iyi korozyon direncine sahiptir ve emaye tel cilt etkisini azaltabilir, akım iletim verimliliğini artırabilir ve yumuşak ve esnektir, küçük bir bükülme yarıçapına sahiptir.
- Dış Kılıf: Yüksek basınca dayanıklılık, yüksek sıcaklığa dayanıklılık ve iyi bükülme performansı özelliklerine sahip, takviyeli bir bez katmanına sahip sentetik bir kauçuk tüpten yapılmıştır.
- Elektrot: Elektrot genellikle bütün bir bakır çubuktan işlenir ve yüzeyi korozyon direncini ve iletkenliği artırmak için pasifleştirilir veya kalaylanır. Elektrotun ucu genellikle yerinde kurulumu kolaylaştırmak için bir kaldırma halkası ile sağlanır ve hortum ile elektrot arasındaki bağlantı, güvenilir sızdırmazlık sağlamak için iki paslanmaz çelik kelepçe ile sabitlenir.
- Performans Gereksinimleri
- Elektriksel Performans: Su soğutmalı kablonun dış kılıf kauçuk tüpünün delinme gerilimi genellikle 2300V'tan az olmamalı ve maksimum yüzey sıcaklığı artışı (bağlantı parçası dahil) 40K'dan fazla olmamalıdır.
- Mekanik Performans: Örneğin, 200mm² nominal kesit alanının test gerilimi 15KN'dir ve bu temelde, su soğutmalı kablonun nominal kesit alanındaki her 100mm² artış için test gerilimi değeri 5KN artar.
- Sızdırmazlık Performansı: Dış kılıf kauçuk tüpü, 0,6MPa'dan az olmayan bir çalışma su basıncına dayanabilmeli ve elektrot ile arayüzde soğutma suyu sızıntısı olmamalıdır.
- Uygulama Senaryoları
- Çelik ve Demir Dışı Metaller Endüstrisi: Yüksek akımlı elektrik enerjisi iletmek için çelik ve demir dışı metallerin eritilmesinde kullanılan ark ocağı ekipmanlarında yaygın olarak kullanılır.
- Döküm Endüstrisi: Döküm işleminde, metal eritme için güç sağlamak üzere ark ocaklarında kullanılır.
- Diğer Endüstriler: Ayrıca, elektroliz endüstrisi ve kimyasal reaktörler gibi yüksek sıcaklık, güçlü korozyon veya yüksek gerilim ortamları gerektiren durumlarda da kullanılabilir.
-
Elektrik Ark Ocağı için Su Soğutmalı Güç Kablosunun Teknik Parametreleri
Elektrik ark ocakları için su soğutmalı güç kablolarının teknik parametreleri, fırın kapasitesine (örneğin, 10t, 30t, 100t EAF) ve çalışma akımına göre özelleştirilir. Aşağıda, yaygın modeller için standart teknik parametreler ve temel performans göstergeleri bulunmaktadır:1. Temel Elektriksel Parametreler
Parametre Şartname Açıklamalar Nominal Kesit Alanı 150 mm² ~ 3000 mm² Yaygın modeller: 400 mm², 800 mm², 1200 mm², 2000 mm² Anma Akımı 1500 A ~ 15000 A Kesit alanı ile pozitif korelasyon; örneğin, 800 mm² kablo 5000 A sürekli akımı destekler Anma Gerilimi 1000 V ~ 3000 V Orta gerilim EAF güç kaynağı sistemleri için uygundur Dış Kılıfın Delinme Gerilimi ≥ 2300 V (AC, 50Hz, 1dk) Arıza veya flaşlanmaya izin verilmez İzolasyon Direnci ≥ 50 MΩ 25℃'de ölçülür, bağıl nem ≤ %85 Yüzey Sıcaklığı Artışı ≤ 40 K Kablo gövdesi ve bağlantı terminalleri dahil; ortam sıcaklığı 25℃ 2. Soğutma Sistemi Parametreleri
Parametre Şartname Açıklamalar Çalışma Su Basıncı 0,4 MPa ~ 0,8 MPa Önerilen çalışma basıncı: 0,5 MPa Su Akış Hızı 8 L/dk ~ 50 L/dk Kablo boyutuna bağlıdır; örneğin, 1200 mm² kablo ≥ 20 L/dk gerektirir Soğutma Suyu Kalitesi İletkenlik ≤ 50 μS/cm; pH 6,5 ~ 8,5 Ölçeklenmeyi önlemek için deiyonize su veya yumuşak su önerilir Sızdırmazlık Performansı 1,2 kat çalışma basıncında sızıntı yok Test süresi: 30 dk 3. Mekanik Parametreler
Parametre Şartname Açıklamalar Çekme Dayanımı 15 KN (200 mm²); 20 KN (300 mm²); 25 KN (400 mm²) Her 100 mm² genişleme için 5 KN artış Bükülme Yarıçapı ≥ 3 × kablo dış çapı (statik); ≥ 5 × kablo dış çapı (dinamik) Yerinde kurulum ve sık bükülme gereksinimlerini karşılar Çalışma Sıcaklık Aralığı -20℃ ~ +120℃ Yüksek sıcaklıklı EAF atölye ortamlarına uyum sağlar Hizmet Ömrü ≥ 10.000 saat Anma çalışma koşullarında 4. Yapısal Parametreler
Bileşen Malzeme ve Şartname İletken Kalaylı bakır örgülü tel (sınıf 5 yumuşak iletken) Dış Kılıf Takviyeli kumaş katmanlı kloropren kauçuk (CR) veya etilen propilen dien monomer (EPDM) Elektrot Terminali Kalay kaplı yüzeyli katı bakır çubuk (T2 bakır); kaldırma halkası ile donatılmış Bağlantı Kelepçesi Paslanmaz çelik 304 çift kelepçe yapısı Su Girişi/Çıkışı G1/2" ~ G1" dişli arayüz; endüstriyel hızlı konektörlerle uyumlu 5. Uygulanabilir Fırın Kapasitesi Eşleşmesi
Kablo Modeli (Kesit Alanı) Uygulanabilir EAF Kapasitesi 400 mm² ~ 800 mm² 5t ~ 20t 1000 mm² ~ 1600 mm² 30t ~ 60t 1800 mm² ~ 3000 mm² 80t ~ 150t
