Suyla soğutulmuş fırın kapağı kapak bileşenleri yüksek kaliteli çelik dökme EAF LRF yedek parçaları
| Menşe yeri | Çin |
|---|---|
| Marka adı | Shaanxi Chengda |
| Sertifika | ISO 9001 |
| Model numarası | Ekipman işleme kapasitesine göre müzakere edin |
| Min sipariş miktarı | 1 adet |
| Fiyat | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Ambalaj bilgileri | Partinin özel gereksinimlerine göre tartışın |
| Teslim süresi | 2 ay |
| Ödeme koşulları | L/C,T/T,Western Union |
| Yetenek temini | Tam üretim tedarik zinciri, zamanında tedarik ve kalite standartlarını karşılama |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | Suyla soğutulmuş fırın kapağı kapağı,Çelik döküm EAF yedek parçaları,Garanti ile LRF fırın bileşenleri |
||
|---|---|---|---|
Ürün Açıklaması

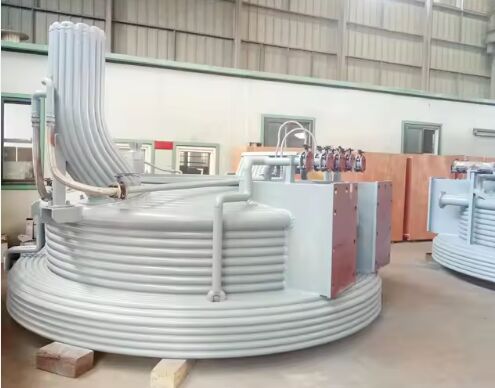

Elektrik Yay Fırını (EAF) için Suyla Soğutulmuş Fırın Kapağı
BuSu soğutmalı fırın kapağıElektrikli ark fırınları (EAF) ve kavanozlu rafiner fırınları (LRF) için kritik bir yüksek sıcaklığa dayanıklı bileşen. Fırının üst kısmını mühürler, elektrot yerleştirilmesini destekler,ve erime sırasında aşırı termal şoka dayanırEntegre su soğutma sistemi, yüksek sıcaklık ve yüksek radyasyonlu çalışma koşullarında istikrarlı çalışmayı sağlar, hizmet ömrünü uzatır ve fırının verimliliğini artırır.
Temel İşlevler
-
Fırın Sızdırmazlığı ve Isıtma
- Isı kaybını azaltmak ve yüksek sıcaklıklı duman gazının, toz ve erimiş metal sıçramalarının kaçmasını önlemek için fırın ağzını mühürler, erime ortamını optimize eder.
- Fırının içinden yayılan ısıyı engeller ve üst ekipmanı (örneğin, elektrot kaldırma mekanizmaları, toz temizleme sistemleri) termal hasarlardan korur.
-
Elektrot Destek ve Konumlandırma
- Özellikleri3 konsantrik elektrot deliği( Φ300 ∼ Φ600 mm grafit elektrotlarına eşleşen) hassas işlenmiş bakır kabuklarla, istikrarlı elektrot yerleştirilmesini ve dikey çalışmayı sağlar.Buşingler ayrıca akım iletiminde ve ısı dağılımında yardımcı olur.
-
Yüksek verimli ısı dağılımı
- Dahili soğutma suyu devreci, fırından emilen ısıyı hızla dağıtır, kapağın çalışma sıcaklığını güvenli bir aralıkta tutar ve aşırı ısınma nedeniyle meydana gelen deformasyonu önler.
Yapısal Tasarım
| Bileşen | Malzeme ve Spesifikasyon |
|---|---|
| Kapak kabuğu | Saldırılmış yapıQ345R Düşük alaşımlı çelik plaka(kalınlığı 20~40 mm) veyapaslanmaz çelik 304· korozyona dayanıklı ve yüksek dayanıklı. |
| Soğutma Su Ceket | Entegre veya modüler su ceket tasarımı; iç boşluk, eşit su dağılımını ve ölü bölgeleri sağlamak için birden fazla bağımsız akış kanalına ayrılmıştır. |
| Elektrot Gövdeleme | Chrome-bakır alaşımı (CuCrZr)Elektrot deliklerine monte edilmiş buşlar; yüksek iletkenlik ve termal iletkenlik, elektrot temas bölgesinde aşırı ısınmayı önlemek için kendi bağımsız soğutma dalı ile. |
| Flanş Bağlantısı | Su giriş/çıkışında mühürleme flensleri ve elektrot kasları ile donatılmıştır; sıfır su sızıntısını sağlamak için yüksek sıcaklığa dayanıklı kauçuk dikişler kullanır. |
| Güçlendirme yapısı | Mekanik dayanıklılığı arttırmak ve yüksek sıcaklık ve basınç yükleri altında deformasyon karşı koymak için iç çelik kaburga takviyesi. |
| Erişim delikleri | Yerel erime operasyon ihtiyaçlarını karşılamak için rezerve gözlem delikleri, örnekleme delikleri ve oksijen mızrağı delikleri. |
Teknik parametreler
Parametreler, EAF kapasitesine (5t-150t) göre özelleştirilmiştir. Aşağıda yaygın modeller için standart özellikler bulunmaktadır:
1Temel Boyut Parametreleri
| EAF Kapasitesi | Kapak çapı | Elektrot deliği çapı | Kaplama kalınlığı | Ağırlık |
|---|---|---|---|---|
| 10 ¢ 30 t | Φ1800 Φ2500 mm | Φ320/Φ350/Φ400mm | 200~300 mm | 3 ¢ 8 t |
| 50 ‰ 80 t | Φ2800 Φ3500 mm | Φ450/Φ500mm | 300×400 mm | 10 ‰ 18 t |
| 100-150 t | Φ3800 Φ4500 mm | Φ550/Φ600mm | 400-500 mm | 2035 t |
2. Soğutma sistemi parametreleri
| Parametreler | Spesifikasyon |
|---|---|
| İş Su Basıncı | 0.4 ∙0.6 MPa (akış dalgalanmalarını önlemek için sabit basınç) |
| Toplam Su Akış Hızı | 80~300 L/dakikada (tondurma kapasitesine orantılı olarak: 10 t EAF başına 15~20 L/dakikada) |
| Soğutma suyu kalitesi | İletişimlilik ≤ 50 μS/cm; pH 6,5 ̊8.5Çürümeyi önlemek için iyonize edilmemiş su önerilmektedir. |
| Soğutma suyunun sıcaklık artışı | ≤ 15 K (gelen sıcaklık ≤ 35°C, çıkış sıcaklığı ≤ 50°C) |
| Sıfırlama Performansı | 1,2 x çalışma basıncı altında sızıntı yoktur; basınç testi süresi ≥ 30 min |
3. Termal ve Mekanik Performans Parametreleri
| Parametreler | Spesifikasyon |
|---|---|
| Maksimum çalışma sıcaklığı | ≤ 1200°C (çömlek ateş bölgesindeki yüzey sıcaklığı) |
| Sıcaklık artışı sınırı | ≤ 40 K (çevre sıcaklığına göre kaplama yüzeyi) |
| Mekanik Güç | Çekiş sertliği ≥ 350 MPa; fırın basıncı dalgalanmasına ±0,05 MPa dayanabilir |
| Isı Şok Direnci | Çatlaklama veya deformasyon olmadan 1000 °C hızlı soğutma / ısıtma döngüsüne dayanıklı |
| Hizmet Hayatı | ≥ 12.000 fırın yükü (normal çalışma koşullarında) |
4Malzeme Performansı Parametreleri
| Bileşen | Malzeme sınıfı | Ana Performans Göstericileri |
|---|---|---|
| Kapak kabuğu | Q345R/304 SS | Güç kuvveti ≥ 345 MPa; korozyon direnci derecesi ≥ 9 ( tuz püskürtme testi 1000h) |
| Elektrot Gövdeleme | - Evet. | Elektrikli iletkenlik ≥ 48 MS/m; termal iletkenlik ≥ 320 W/ ((m·K) |
| Sıfırlama Paketi | Yüksek sıcaklıklı silikon kauçuk | Çalışma sıcaklık aralığı: -40°C ila 300°C; basınç seti ≤ 15% |
Uygulama Avantajları
- Uzun hizmet ömrü: Yangına dayanıklı tuğla fırın kapaklarıyla karşılaştırıldığında, su soğutulmuş yapısı ısı şokundan kaynaklanan çatlak ve erozyonun önlenmesi, bakım sıklığını %60 ve duraklama süresini %40 azaltır.
- Enerji tasarrufu ve emisyon azaltımı: Mükemmel mühürleme performansı, endüstriyel çevre koruma standartlarına uygun olarak ısı kaybını %20-30 ve duman gazı emisyonlarını azaltır.
- Yüksek operasyonel istikrar: Sert yapı ve tekdüze soğutma, deformasyonu önler, elektrotların kesin konumlandırılmasını ve istikrarlı yay boşaltmasını sağlar, erime kalitesini ve verimliliğini artırır.
